Il nostro sistema fotovoltaico per tetti PREFALZ è una combinazione di moduli fotovoltaici in vetro/vetro con staffe di fissaggio appositamente sviluppate in un unico componente, che vengono montati direttamente sulle aggraffature. I moduli fotovoltaici PREFALZ ti consentono quindi un'installazione parallela al tetto con un'altezza minima.
Le linee chiare dell’ aggraffatura PREFALZ vengono mantenute armoniosamente, preservando l'aspetto caratteristico delle lamiere del tetto.
Vantaggi del modulo fotovoltaico PREFALZ
Estetica
Parallelo al tetto, mantenendo il carattere dell’aggraffatura, un sistema completo e piatto studiato in accoppiamento alle lastra PREFALZ
Resistente
Modulo fotovoltaico robusto e durevole in vetro/vetro con la più recente tecnologia delle celle TOPCon
Nessuna perforazione del tetto

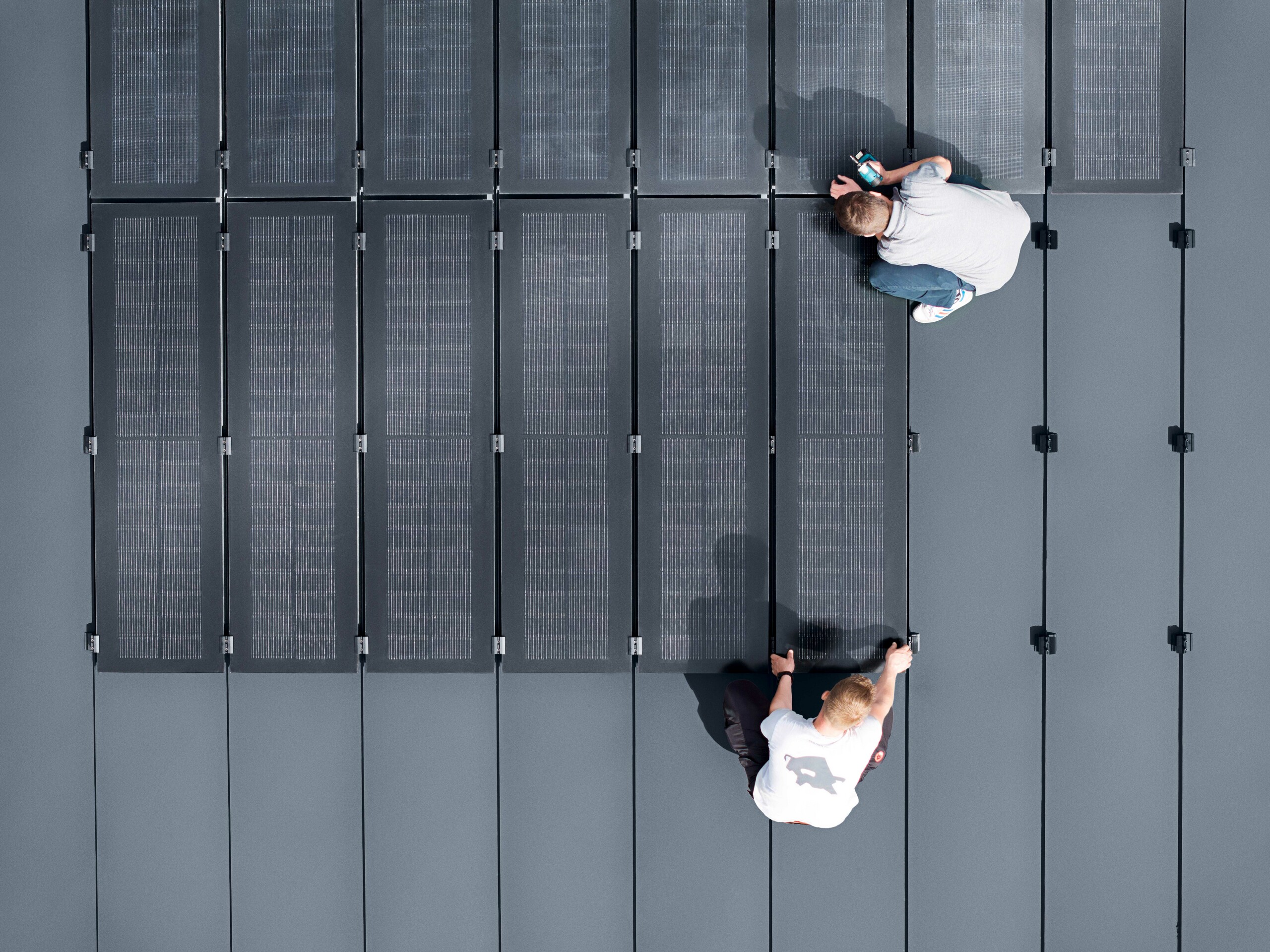

Con le staffe di fissaggio del modulo, i moduli solari vengono montati direttamente sulle aggraffature e non è necessario perforare la copertura del tetto con viti, ecc.
2 in 1
Staffa di fissaggio del modulo all’aggraffatura in un unico prodotto, montaggio semplice e veloce grazie al minor numero di componenti necessari.
Estetica
Parallelo al tetto, mantenendo il carattere dell’aggraffatura, un sistema completo e piatto studiato in accoppiamento alle lastra PREFALZ
Resistente
Modulo fotovoltaico robusto e durevole in vetro/vetro con la più recente tecnologia delle celle TOPCon
Nessuna perforazione del tetto
Con le staffe di fissaggio del modulo, i moduli solari vengono montati direttamente sulle aggraffature e non è necessario perforare la copertura del tetto con viti, ecc.
2 in 1
Staffa di fissaggio del modulo all’aggraffatura in un unico prodotto, montaggio semplice e veloce grazie al minor numero di componenti necessari.
Possibilità di posa a posteriori
I moduli fotovoltaici possono essere montati sia su nuovi tetti PREFALZ che su tetti PREFALZ già esistenti.
Garanzia sulle prestazioni
Modulo fotovoltaico: 10 anni di garanzia sul prodotto, Garanzia sulle prestazioni: 85% della potenza nominale del modulo dopo 25 anni, inoltre 25 anni di garanzia sul prodotto per la sottostruttura PREFA.
Indipendente, economico e sostenibile
Il sole come fonte di energia è sempre disponibile, l'energia prodotta può essere utilizzata direttamente, immessa nella rete o accumulata. Impianto di produzione a basso impatto di CO2.
Made in Austria
Compatibile al 100% con il sistema completo PREFA, il modulo fotovoltaico PREFALZ è sviluppato e prodotto in Austria secondo elevati standard qualitativi.
Possibilità di posa a posteriori
I moduli fotovoltaici possono essere montati sia su nuovi tetti PREFALZ che su tetti PREFALZ già esistenti.
Garanzia sulle prestazioni
Modulo fotovoltaico: 10 anni di garanzia sul prodotto, Garanzia sulle prestazioni: 85% della potenza nominale del modulo dopo 25 anni, inoltre 25 anni di garanzia sul prodotto per la sottostruttura PREFA.
Indipendente, economico e sostenibile
Il sole come fonte di energia è sempre disponibile, l'energia prodotta può essere utilizzata direttamente, immessa nella rete o accumulata. Impianto di produzione a basso impatto di CO2.
Made in Austria
Compatibile al 100% con il sistema completo PREFA, il modulo fotovoltaico PREFALZ è sviluppato e prodotto in Austria secondo elevati standard qualitativi.
Abbinato al sistema di copertura PREFALZ: Sistema completo PREFA
Il modulo fotovoltaico PREFALZ è compatibile al 100% con il sistema di copertura PREFALZ. Adattato alle larghezze di aggraffatura 500 e 650, il modulo fotovoltaico in vetro/vetro viene montato sulle aggraffature, preservando l'aspetto delle lastre aggraffate.
I moduli fotovoltaici PREFALZ possono essere montati sia su nuovi tetti PREFALZ che su tetti PREFALZ già esistenti.
Volume della fornitura
L'impianto fotovoltaico viene personalizzato in base alle dimensioni esatte del prodotto del tetto. Il pacchetto fotovoltaico PREFALZ include un sistema completo, con staffe di montaggio e moduli fotovoltaici scelti in base alle specifiche esigenze energetiche.
Per il modulo fotovoltaico PREFALZ, PREFA offre i seguenti componenti:
- Moduli fotovoltaici PREFALZ
- Elementi di testa e centrali
- Fermi anticaduta
- Pacchetto cavi con tutti i cavi di alimentazione e ritorno necessari
- Servizi vari (ad es. progettazione dell'impianto fotovoltaico)
Le lastre di alluminio PREFALZ per il tetto non sono incluse nel pacchetto. Devono essere ordinate separatamente.

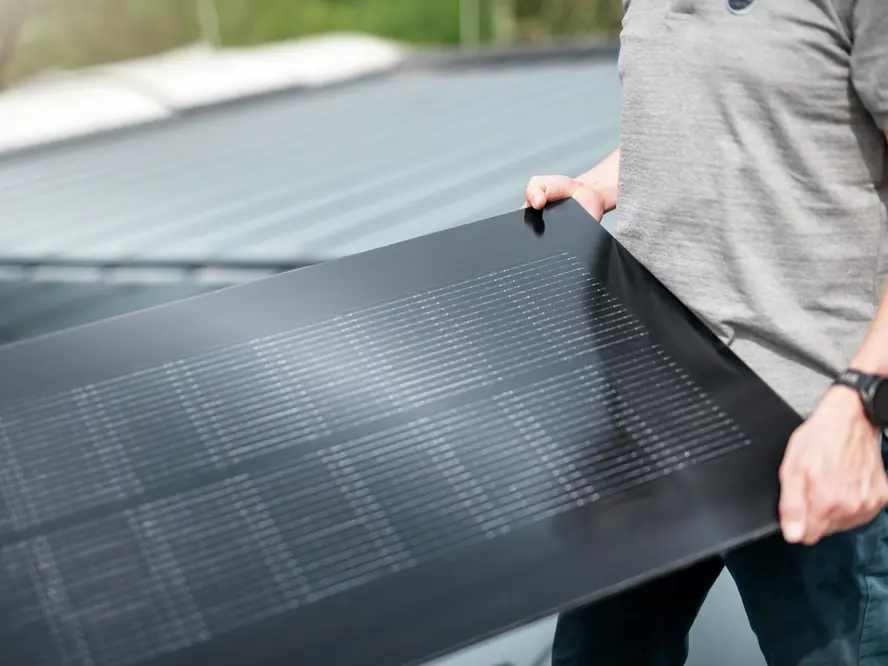

Struttura dei moduli fotovoltaici PREFALZ
Con un'altezza di installazione di soli 70 mm, questa soluzione si integra armoniosamente nella superficie del tetto ed è quindi molto più sottile rispetto alle soluzioni on-roof tradizionali.
- vetro solare prismatico da 3,2 mm
- materiale di incapsulamento
- cella fotovoltaica tipo TOPCon
- materiale di incapsulamento
- vetro posteriore da 3,2 mm
- scatola di raccordo, spina/presa MC4 con cavo solare e guaina di protezione del cavo
Disponibile in due formati: Larghezze utili
Modulo fotovoltaico PREFALZ 500 |
Dimensioni: 2.000 x 408 mm |
|---|---|
Modulo fotovoltaico PREFALZ 650 |
Dimensioni: 2.000 x 558 mm |
Garanzia
PREFA offre servizi di garanzia completi per la soluzione solare PREFALZ. Massima tranquillità grazie alla garanzia sulle prestazioni di 25 anni. Anche una volta trascorso questo periodo, i moduli hanno una resa garantita dell'85% della potenza nominale.
Colori dei moduli fotovoltaici e delle staffe di fissaggio
I moduli fotovoltaici PREFALZ sono disponibili in nero e vengono forniti con una staffa di montaggio anodizzata nera.
Il prodotto di copertura (lastre di alluminio) PREFALZ è disponibile nei colori standard.
Informazioni tecniche
Modulo fotovoltaico PREFALZ 500 |
Modulo fotovoltaico PREFALZ 650 |
|
Prestazioni |
150 Wp |
150 Wp |
Superficie necessaria |
5,44 m²/kWp |
7,44 m²/kWp |
Dimensioni |
2.000 x 408 mm |
2.000 x 558 mm |
Peso |
15 kg (18 kg/m²) |
21 kg (18 kg/m²) |
Tipo di cella |
TOPCon |
TOPCon |
Pendenza del tetto |
da 3° (5%) |
da 3° (5%) |
Materiale |
Vetro anteriore 3,2 mm |
Vetro anteriore 3,2 mm |
Spina |
Spina/presa standard MC4 |
Spina/presa standard MC4 |
Fissaggio |
Con l’elemento centrale/di testa PREFALZ 500/650 sulla doppia aggraffatura, il numero di morsetti per modulo varia a seconda della pendenza del tetto e della posizione. |
Con l’elemento centrale/di testa PREFALZ 500/650 sulla doppia aggraffatura, il numero di morsetti per modulo varia a seconda della pendenza del tetto e della posizione. |
Osservare le normative nazionali e gli standard di settore vigenti nel Paese di posa.
Domande e risposte sul modulo fotovoltaico PREFALZ
Sono una soluzione fotovoltaica su tetto costituita da moduli fotovoltaici vetro/vetro e dall'innovativa tecnologia celle TOPCon.
I moduli fotovoltaici PREFALZ sono compatibili al 100% con il sistema per tetti PREFALZ, adattato alle larghezze di aggraffatura 500 e 650. L'aspetto delle lastre con la doppia aggraffatura viene quindi preservato.
- POTENZA - La tecnologia celle TOPCon offre il 10% di rendimento in più, anche in condizioni di luce diffusa.
- RIDUZIONE - 15% di componenti singoli in meno (dal momento che non sono previsti binari e componenti sfusi)
- MANIPOLAZIONE - Rispetto alle soluzioni tradizionali per tetti, il nostro sistema consente un montaggio più rapido del 20% (componenti pronti per l'uso).
- CAMPO DI APPLICAZIONE - Il sistema di montaggio è adatto a tetti con pendenza compresa tra 3° e 60°.
- CARATTERISTICHE - Le lamiere a doppia aggraffatura vengono preservate nel sistema complessivo.
- ASPETTO ESTETICO - Altezza di installazione ridotta di 70 mm per un'integrazione ottimale nella superficie del tetto, aggraffatura anodizzata nera e staffa di montaggio in un unico componente
- APPROCCIO AL SISTEMA - Abbinato al sistema completo PREFA e al collaudato sistema di montaggio per staffe PREFALZ Vario, non pregiudica l'espansione lineare termica.
- RETROFITTABILE - Il modulo fotovoltaico PREFALZ può essere esteso sulle lastre a doppia aggraffatura PREFALZ esistenti senza perforare il tetto.
- SOSTENIBILE - 100% sviluppato e prodotto in Austria.
- LUNGA DURATA - 25 anni di garanzia sulla sottostruttura, basata sul ciclo di vita del modulo fotovoltaico 25 anni di garanzia sulle prestazioni.
I moduli fotovoltaici sono costituiti dai seguenti strati:
- Vetro solare prismatico da 3,2 mm
- Materiale di incapsulamento
- Cella fotovoltaica tipo TOPCon
- Materiale di incapsulamento
- Vetro posteriore da 3,2 mm
- Scatola di giunzione, spina/presa MC4 con cavo solare e guaina di protezione del cavo
Per il montaggio dei moduli fotovoltaici PREFALZ sono necessari anche elementi di testa e centrali, nonché fermi anticaduta e cavi.
Entrambe le larghezze utili del modulo fotovoltaico PREFALZ hanno una potenza di 150 Wp.
Per il modulo fotovoltaico PREFALZ 500, ciò corrisponde a un fabbisogno di spazio di 5,44 m²/kWp, mentre per il modulo fotovoltaico PREFALZ 650, il fabbisogno di spazio è di 7,44 m²/kWp..
Il modulo fotovoltaico PREFALZ è una soluzione fotovoltaica on-roof in cui i moduli vengono montati su tetti PREFALZ. Questo è possibile con pendenze del tetto comprese tra 3° e 60°.
Se sei interessato/a ai moduli fotovoltaici PREFALZ, contatta il tuo consulente.
L'impianto fotovoltaico viene progettato dall'ufficio tecnologia dei prodotti PREFA o dall'installatore utilizzando uno strumento di progettazione.
Richiedi un preventivo per personalizzare l'impianto fotovoltaico in base alle tue esigenze e alla tua situazione specifica.
Pianificazione e utilizzo
In questa sezione i nostri partner commerciali possono scaricare diversi documenti sul modulo fotovoltaico PREFALZ. I nostri partner installatori possono trovare ulteriori informazioni nell'area assistenza. (Solo per le aziende partner: tieni pronti i tuoi dati di accesso. Non hai ancora i dati di accesso? Contatta il consulente tecnico di zona.)
Avvertenza speciale per i nostri studi di architettura e progettazione: i dati 3D e BIM nonché le texture dei nostri prodotti sono disponibili anche qui: progettazione digitale
Accessori
PREFA offre un sistema completo per il montaggio di impianti fotovoltaici su tetto.
Per un elenco completo e dettagliato dei prodotti accessori, consultare il nostro listino prezzi .

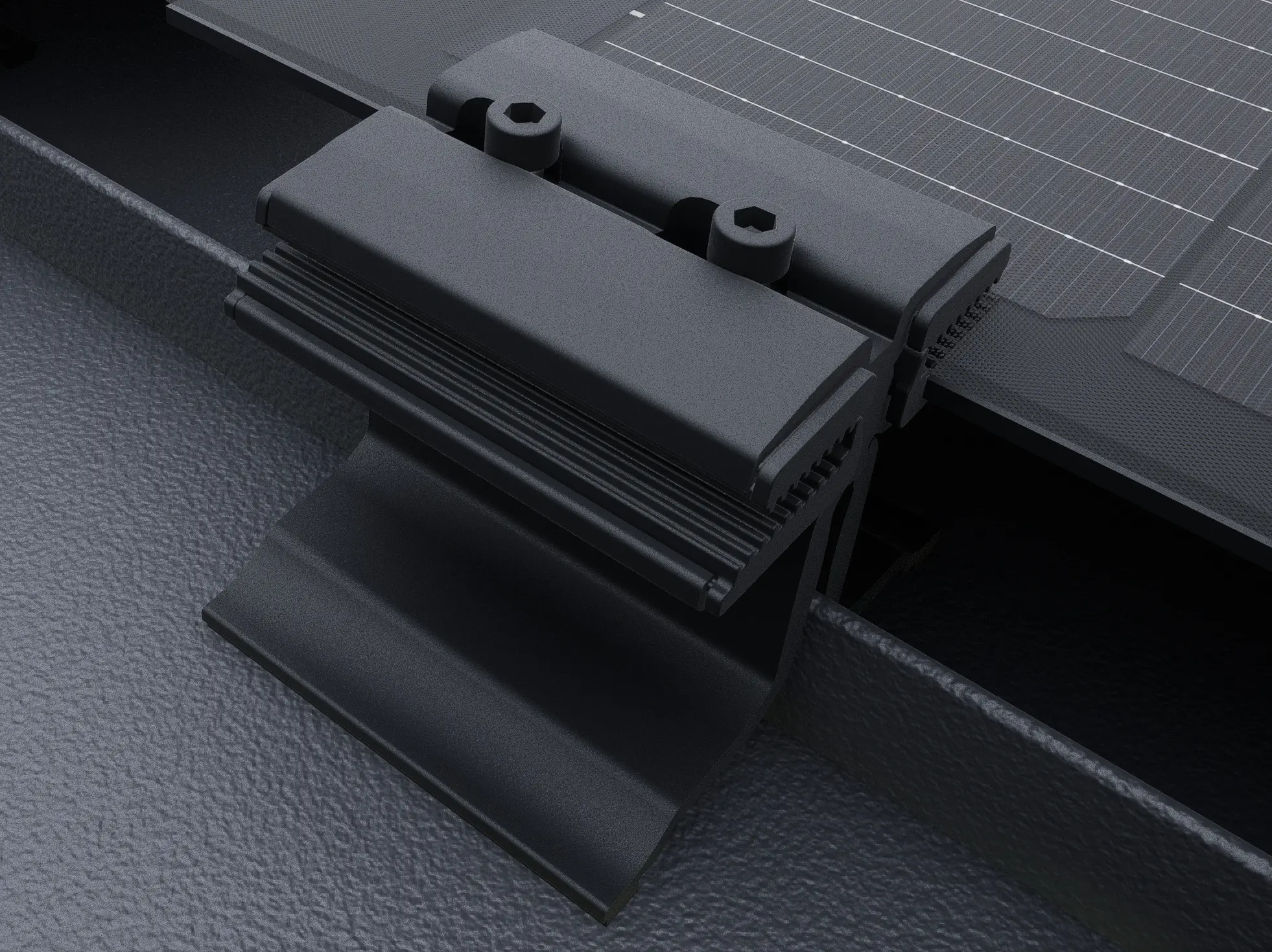

Morsetto centrale Solar PREFALZ 500/650
Staffa di fissaggio e aggraffatura in un unico elemento, anodizzato nero (coordinato con i moduli).
Elemento di testa Solar PREFALZ 500/650
Staffa di fissaggio e aggraffatura in un unico elemento, anodizzato nero (coordinato con i moduli).

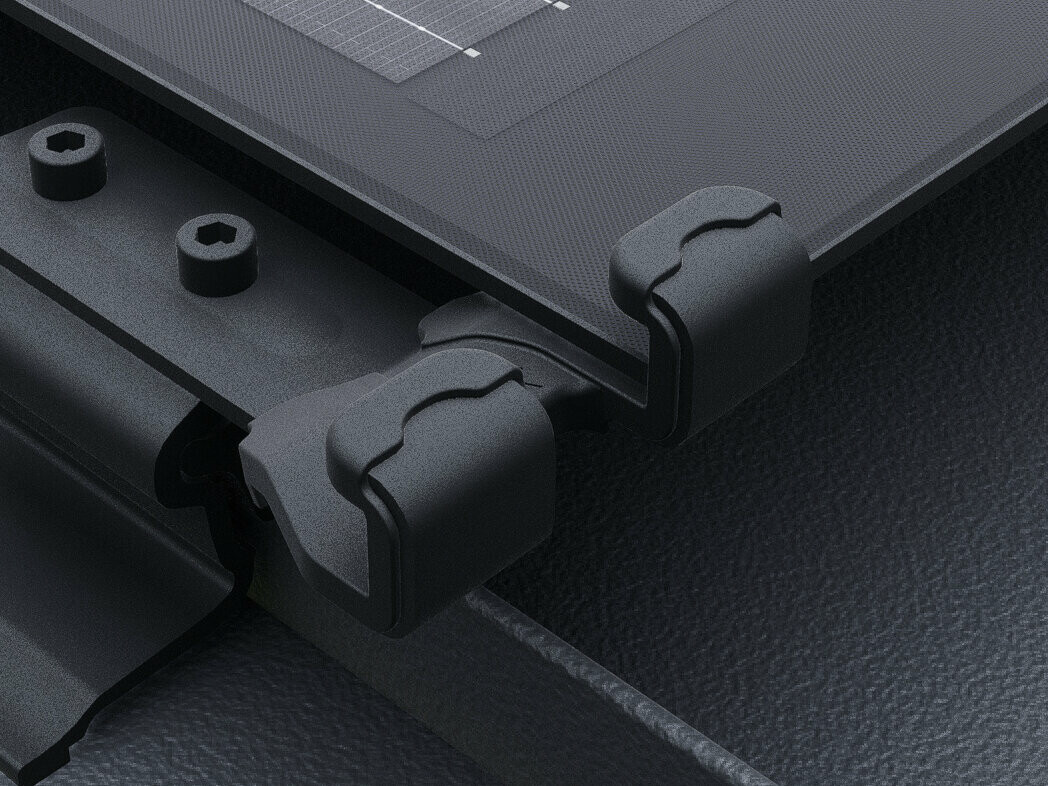

Fermi anticaduta per moduli solari PREFALZ 500/650
Assicura il modulo contro lo scivolamento, anodizzato nero (coordinato con i moduli), dispositivo di sicurezza in 1 solo elemento per 2 moduli fotovoltaici.
Bocchetta Solar
Per un inserimento saldo e sicuro dei cavi fotovoltaici su tutti i sistemi di copertura PREFA, per garantire un isolamento dei cavi a lungo termine.
