Casa unifamiliare con fabbricato annesso, il fabbricato annesso è rivestito con una facciata in alluminio PREFA, il tetto piano è drenato con l’aiuto di un bocchettone da incasso troncoconico PREFA e un tubo pluviale PREFA in P.10 antracite,

Tubo pluviale

Tubi pluviali in alluminio della migliore qualità PREFA con numerosi accessori

+8
continua a leggere

Il tubo pluviale in alluminio di PREFA: Stabile, durevole e adatto ad ogni sistema di smaltimentoacque PREFA

Il tubo pluviale PREFA fa parte dell’ampio sistema di smaltimento acque in alluminio ed è disponibile di diverse dimensioni e in diversi colori. Ogni dettaglio è disponibile insieme agli accessori per il montaggio e perfettamente abbinato al resto. Il tubo pluviale è adatto a tutti i sistemi di canali di gronda PREFA, indipendentemente dalla scelta di un canale tondo sospeso, canale quadro o una grondaia cornicione. L’acqua delle precipitazioni è fatta defluire in modo sicuro dal tubo pluviale, chiamato anche grondaia.

Il tubo pluviale in alluminio di PREFA: Stabile, durevole e adatto ad ogni sistema di smaltimentoacque PREFA

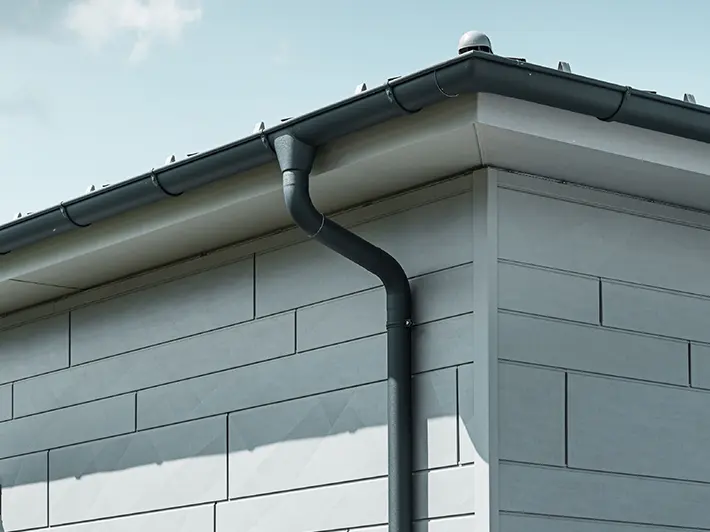

Canale di gronda PREFA con tubo pluviale in antracite completo di Doga.X PREFA per facciata

Sistemi di smaltimentoacque – adatti per ogni edificio e tetto

Sia per nuove costruzioni che ristrutturazioni, tettoie per auto, capanni per attrezzi, case uni- o plurifamiliari, complessi abitativi o grandi edifici industriali. Sia per tetti spioventi che piani o piani e inclinati, tetti in cotto, tetti a scandole in bitume, pannelli in fibrocemento, tetti in ardesia o altre tegole. In quanto parte del sistema completo, il sistema di smaltimentoacque PREFA non solo è adatto per tetti in alluminio, ma può essere combinato praticamente con tutti i materiali per tetto* di uso corrente.

*Esclusi i tetti in rame

Per esempio nel caso di un tetto piano, l’acqua piovana è fatta defluire in modo sicuro tramite il moderno bocchettone da incasso troncoconico PREFA o una cassetta di raccolta PREFA con finitura angolare o arrotondata.

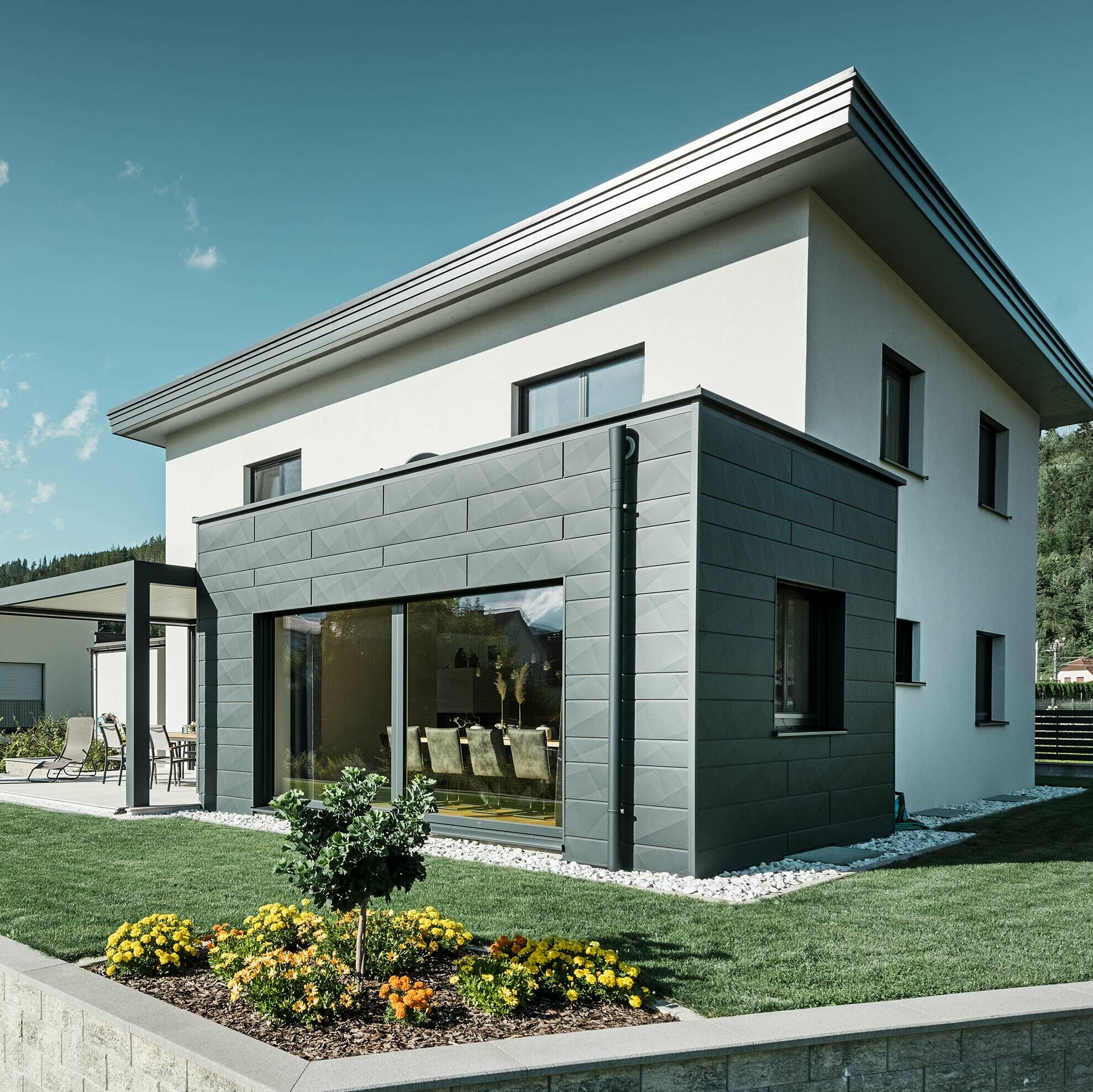

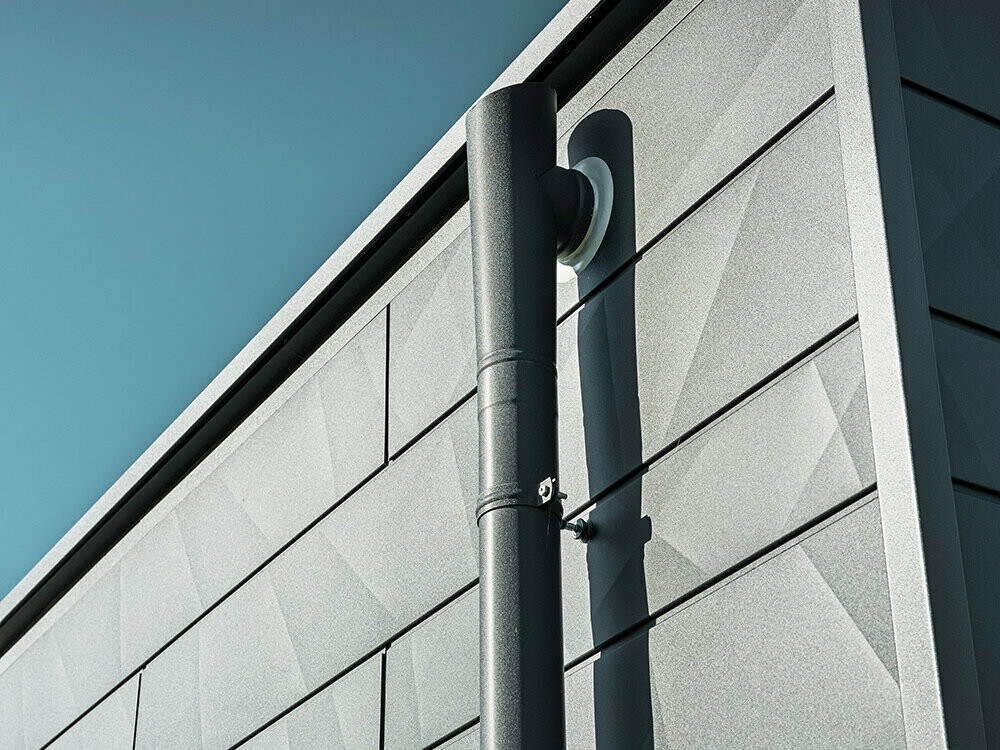

Tubo pluviale PREFA con bocchettone da incasso troncoconico PREFA in P.10 antracite su una Doga.X PREFA per facciata, anch’essa in P.10 antracite

Tubo pluviale PREFA con bocchettone da incasso troncoconico PREFA in P.10 antracite

Panoramica dei vantaggi

Icona per i vantaggi

Resistente alla ruggine e senza metalli pesanti

Il tubo pluviale PREFA è in alluminio, per cui non arrugginisce, inoltre l’acqua piovana può essere utilizzata senza limitazioni, poiché nessun metallo pesante finisce nell’acqua di scolo quando l’acqua defluisce.

Icona per i vantaggi

Riciclabile

L’alluminio è riciclabile illimitatamente e senza perdite di qualità.

Icona per i vantaggi

Peso esiguo

L’alluminio in quanto materiale da costruzione leggero permette un facile montaggio e un trasporto a costi ridotti.

Icona per i vantaggi

Estremamente resistente e durevole

I canali di gronda e i tubi pluviali sono prodotti da nastri di alluminio verniciati a processo continuo. Grazie al raffinamento di qualità delle superfici con il processo coil coating, lo strato di vernice rimane deformabile ed estremamente resistente, perfino in caso di agenti atmosferici estremi.

Icona per i vantaggi

Resistente alla ruggine e senza metalli pesanti

Il tubo pluviale PREFA è in alluminio, per cui non arrugginisce, inoltre l’acqua piovana può essere utilizzata senza limitazioni, poiché nessun metallo pesante finisce nell’acqua di scolo quando l’acqua defluisce.

Icona per i vantaggi

Riciclabile

L’alluminio è riciclabile illimitatamente e senza perdite di qualità.

Icona per i vantaggi

Peso esiguo

L’alluminio in quanto materiale da costruzione leggero permette un facile montaggio e un trasporto a costi ridotti.

Icona per i vantaggi

Estremamente resistente e durevole

I canali di gronda e i tubi pluviali sono prodotti da nastri di alluminio verniciati a processo continuo. Grazie al raffinamento di qualità delle superfici con il processo coil coating, lo strato di vernice rimane deformabile ed estremamente resistente, perfino in caso di agenti atmosferici estremi.

Allestimento armonioso o forti accenti di colore : È possibile fare molto grazie all’intero sistema di smaltimento delle acque piovane.

Sia tono su tono che appositamente in contrasto, il sistema di smaltimento acque PREFA – composto da canali di gronda, tubi e prodotti accessori – offre grande libertà di realizzazione in combinazione con  tetto e facciata. Potete scegliere tra i nostri numerosi colori standard.

Grazie alla comprovata nobilitazione delle superfici “P.10” il rivestimento rimane bello e funzionale anche dopo molti anni. I canali di gronda PREFA nonché il tubo pluviale sono disponibili – naturalmente con 40 anni di garanzia sul materiale – nei seguenti toni di colore.

Panoramica sui colori (12)

Colore

Designazione

~ RAL

60

100

150

80 | 120

01 Braun

P.10 marrone

7013

02 Anthrazit

P.10 antracite

7016

03 Schwarz

P.10 nero

9005

07 Hellgrau

P.10 grigio chiaro

7005

10 Prefaweiß

P.10 bianco prefa

9002

11 Nussbraun

P.10 testa di moro

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 grigio scuro

7043

05 Oxydrot

rosso ossido

3009

06 Moosgrün

verde muschio

6005

12 Silbermetallic

silver metallizzato

9006

13 naturblank

alluminio naturale

47 Patina grau

patina grigio

7042

Attenzione

  • I valori RAL indicati sono puramente orientativi (~) e possono a volte discostarsi ampiamente dal colore originale PREFA e dalla percezione soggettiva del colore.
  • Soprattutto per i colori di qualità P.10, vista la struttura della superficie, è difficile definire un codice di colore preciso. Inoltre, i colori da Doga PREFA P.10 grigio pietra, P.10 marrone sahara, P.10 patina verde, rovere naturale, patina grigio, noce scuro e rovere grigio si ispirano a effetti cromatici naturali e presentano più tonalità di colori.
  • Nastri & lastre alluminio naturale: Le alterazioni dell’aspetto delle superfici provocate da operazioni di messa in opera e influssi ambientali non sono coperte dalla garanzia. Leggere attentamente il foglio delle istruzioni.
  • Potrebbero verificarsi differenze di colore con i colori metallici.
  • Per un’esatta individuazione del colore di elementi costruttivi complementari va quindi sempre preso a riferimento un campione originale.

Consiglio degli esperti: Fare buon uso dell’acqua piovana: Risparmiare denaro e risorse anche in giardino.

La preziosa acqua piovana non deve disperdersi andando sprecata o essere condotta direttamente verso la fognatura, può anche essere utilizzata come acqua decalcificata per annaffiare il giardino. Per questo scopo, si può utilizzare il collettore d’acqua PREFA o il deviatore con ispezione: Questi deviano l’acqua piovana nella botte dell’acqua piovana.

Collettore d’acqua: Ad esso si possono collegare tubi flessibili da giardino usualmente reperibili in commercio, che fanno defluire l’acqua piovana in una botte per acqua piovana, cisterna, ecc. Se il serbatoio di raccolta è pieno, l’acqua defluisce nel tubo pluviale impedendo così che il serbatoio di raccolta trabocchi. In inverno, si può chiudere il raccordo con la copertura inclusa nella fornitura, per rendere la botte dell’acqua piovana sicura per l’inverno e impedire che il serbatoio geli.

Collettore d’acqua in color marrone di PREFA

Deviatore con ispezione: Può essere aperto o chiuso manualmente, a seconda che si desideri o meno deviare l’acqua piovana nella botte dell’acqua piovana. Il deviatore con ispezione è inoltre dotato di un filtro foglie estraibile. I residui grossolani possono così essere bloccati e facilmente rimossi, per evitare un’ostruzione e il possibile congelamento dei tubi.

Deviatore con ispezione PREFA in marrone, da sollevare quando si deve far defluire l’acqua piovana, per es. verso la botte dell’acqua piovana

Però attenzione: L’acqua piovana che scorre su determinati materiali per tetto e smaltimento delle acque piovane (per es. rame o zinco) deve essere utilizzata solo limitatamente. In presenza di grandi superfici in rame o zinco è necessario verificare che l’acqua piovana non sia contaminata da metalli pesanti. Anche i tetti in cartone catramato con impermeabilizzazioni in bitume potrebbero essere probabilmente dannosi per piante, stagni in giardino e ambiente. Si raccomanda di informarsi presso il produttore!

Extra forte: Tubo pluviale con spessore del materiale di 1,6 mm: Particolarmente resistente e comunque elegante

Con una lunghezza di quasi tre metri e un alluminio con 1,6 mm di spessore questo tubo pluviale offre due vantaggi decisivi: Grazie alla grande resistenza, il luogo di utilizzo ideale è in giardino e nella zona d’ingresso, poiché si possono evitare le ammaccature causate per es. da bambini che giocano o dalla caduta di oggetti. La lunghezza fornisce anche un vantaggio ottico, poiché non è necessario alcun elemento di fissaggio nel campo visivo diretto o in vista. Un dettaglio funzionale che dà alle moderne case unifamiliari un’impressione elegante e che fa passare discretamente in secondo piano lo smaltimento delle acque piovane con soluzioni di tono su tono con la facciata adeguate a livello del colore. Richiedete alla vostra lattoneria PREFA un robusto tubo pluviale!

Quando è necessaria un’elevata resistenza

Anche in aree pubbliche si raccomanda il tubo pluviale con il maggiore spessore di materiale, ovvero pari a 1,6 mm. Pertanto, nella parte inferiore si utilizza il tubo più massiccio e più in alto il tubo pluviale nella finitura standard. Con lo stesso diametro esterno non è visibile alcuna differenza ottica.

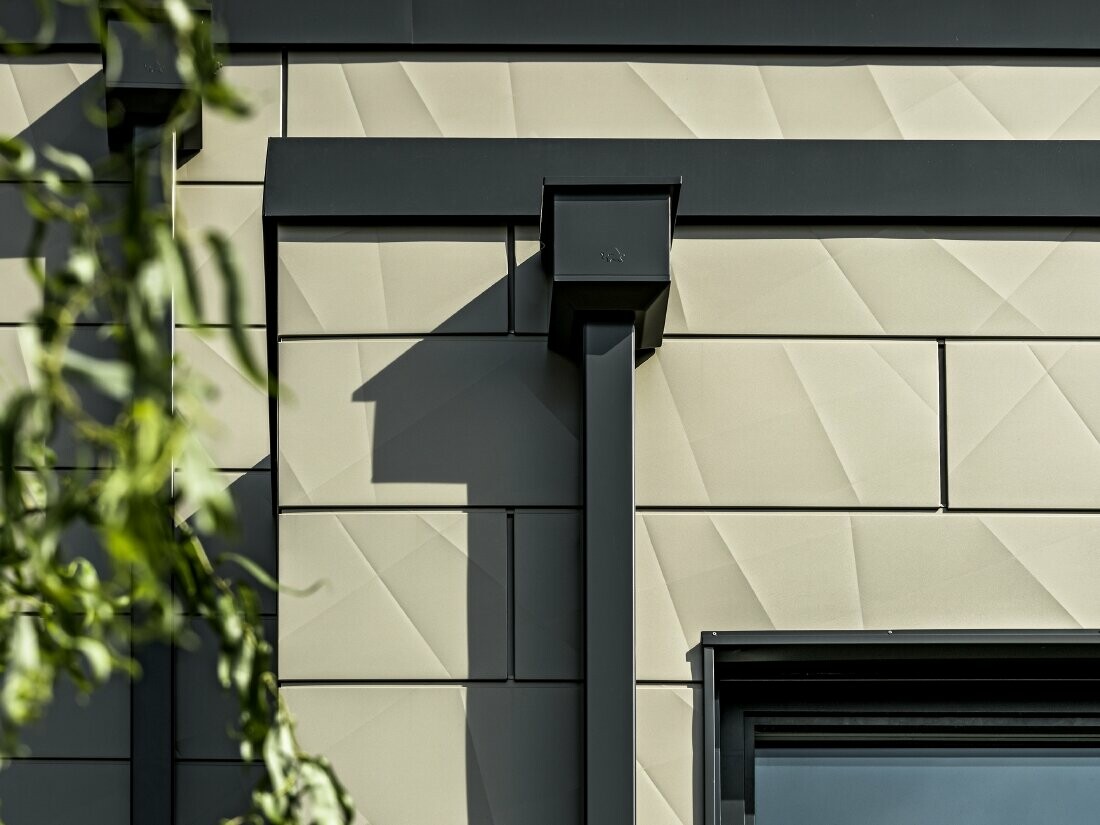

Pluviale quadro: l’alternativa angolare al tubo pluviale: Design ridotto ed elegante

Accanto alla finitura arrotondata, il tubo pluviale, PREFA offre anche una variante quadrata per rimuovere in modo sicuro l’acqua delle precipitazioni dalla superficie del tetto: il pluviale quadro PREFA. Il tubo pluviale robusto ed angolare è disponibile in due misure, 10 × 10 cm e 8 × 8 cm.

Pluviale quadro: l’alternativa angolare al tubo pluviale: Design ridotto ed elegante

Casa unifamiliare moderna con tetto piano e finestre strette. La facciata è rivestita con la Doga.X per facciata PREFA dall’aspetto sfaccettato di colore bronzo. I raccordi sono stati realizzati in antracite. Il pluviale quadro PREFA con l’adeguata cassetta di raccolta in antracite serve per lo smaltimento acque piovane.

Di facile pulizia e manutenzione: E l’acqua piovana può defluire senza ostacoli.

Il maltempo con forte pioggia e tempesta è sempre più frequente, cosa che è diventata sempre più evidente negli ultimi anni. Per questo, il sistema di smaltimentoacque  non deve accogliere solo grandi quantità d’acqua, ma anche foglie e rami che vengono spinti dal vento sul tetto e nei canali di gronda.

In particolare dopo maltempo estremo o anche in autunno, si deve verificare che i residui non ostruiscano lo scarico delle grondaie. In questo caso, PREFA offre il fermafoglie (diametro 80–120) per la bocchetta o il filtro foglie per il deviatore con ispezione. Grazie a questo filtro integrato ed estraibile, eventuali impurità possono essere facilmente rimosse. Altrimenti sussiste il pericolo che l’acqua accumulatasi a causa delle impurità geli e danneggi il tubo. In ogni caso, si raccomanda di svuotare la botte e il collettore dell’acqua piovana in autunno, in modo da evitare i danni causati dal gelo.

Canale di gronda con molto fogliame autunnale, pulire i canali di gronda ostruiti

La dimensione giusta e il montaggio: Così i vostri nuovi tubi pluviali raccolgono l’acqua in ogni condizione atmosferica.

Per i diversi tipi di facciata sono disponibili gli accessori adeguati per un montaggio a regola d’arte dei collari – sia per una facciata retroventilata (PREFA) sia per un isolamento a cappotto. Il montaggio avviene con l’utilizzo di tasselli, punzoni e supporti per i collari o tramite piastre per il montaggio a muro in caso di facciate in legno, pannelli compositi o doghe. Il collare è utilizzabile indipendentemente dal fissaggio. Ciò consente di scegliere il fissaggio a seconda del supporto. Le grondaie PREFA (∅ 80, ∅ 100, ∅ 120, ∅ 150) sono consegnate con la pellicola di protezione, che le protegge da eventuali danni durante il trasporto e anche durante il montaggio. (Tuttavia, raccomandiamo di rimuovere prima possibile la pellicola di protezione dopo il montaggio, per evitare che diventi friabile a causa dei raggi UV e quindi più difficile da rimuovere.)

Il calcolo del diametro ottimale del tubo

Il calcolo corretto del diametro delle grondaie necessario nonché del diametro dei tubi pluviali è il punto chiave. Nondimeno, in caso di grandi quantità di acqua piovana può verificarsi un ingorgo o un trabocco. Per l’installatore  partner di PREFA il calcolo corretto non è un problema, inoltre sul sito web e nel campo login per gli artigiani sono disponibili strumenti utili per assicurare un dimensionamento ottimale.

Informazioni tecniche sul tubo pluviale PREFA

Materiale

Alluminio rivestito, spesso 0,7/1,6 mm, con verniciatura coil coating e verniciatura a polvere

Dimensioni 0,7 mm

∅ 60 × 3.000 mm
∅ 80 × 3.000 mm
∅ 100 × 3.000 mm
∅ 120 × 3.000 mm
∅ 150 × 3.000 mm

Dimensioni 1,6 mm

Profilo estruso

∅ 100 × 3.000 mm

Accessori

Per un elenco completo e dettagliato dei prodotti accessori, consultare il nostro listino prezzi (solo per le aziende produttrici).

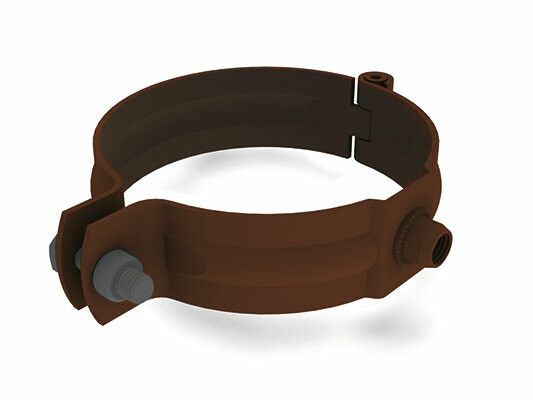

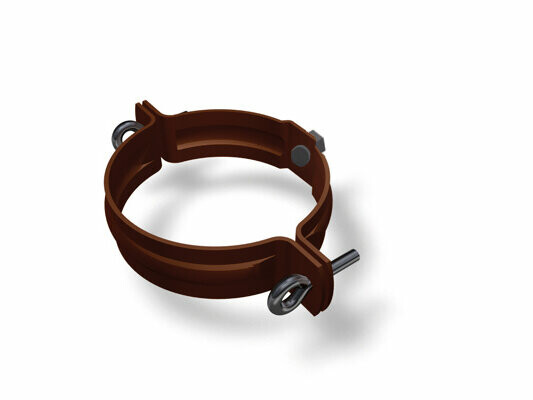

Collare per pluviale

Ø 60, 80, 100, 120, 150; con filetto M10 senza chiodo

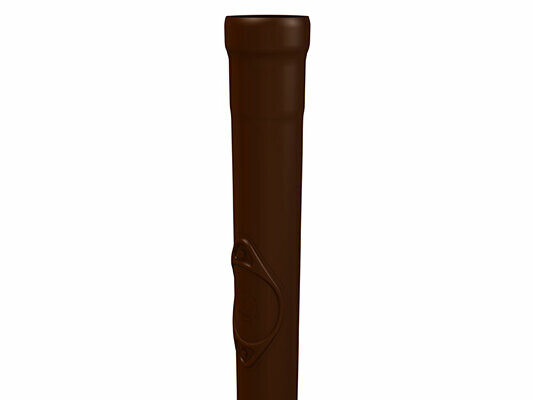

Terminale con apertura d’ispezione

Ø 80, 100, 120

Collare per terminale

Ø 80, 100, 120

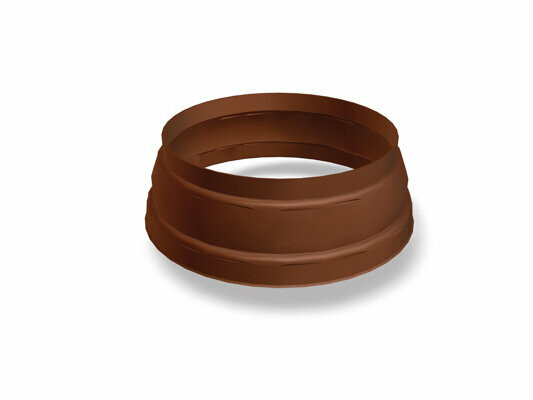

Copribicchiere per terminale

60/115, 80/115, 100/115, 100/150, 120/150

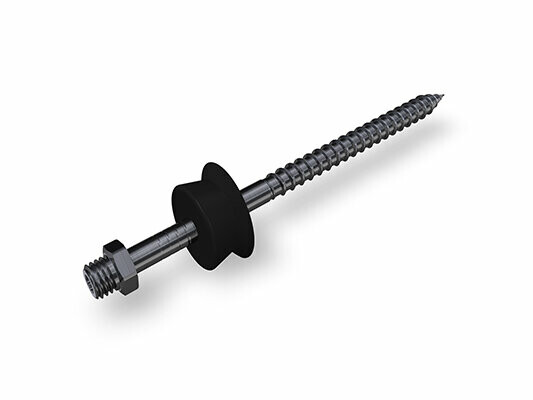

Chiodo per collare per tassello per collare ⌀ 10 per etics

80, 140, 200, 330 mm; compreso cappuccio di copertura in plastica; adatto a tasselli per collare ⌀ 10 per ETICS

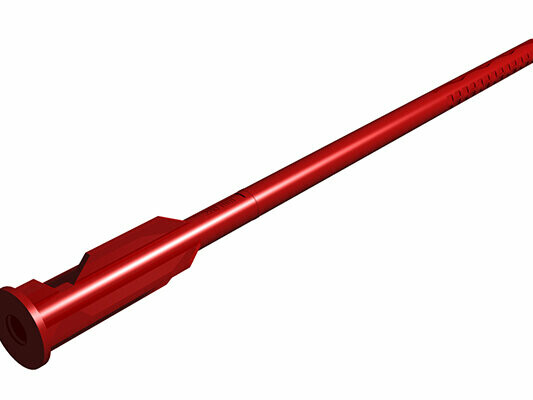

Tassello per collare ⌀ 10 per etics

Ø 10 × 120 mm Ø 10 × 180 mm Ø 10 × 280 mm, adatto a chiodi per collare per tassello per collare ⌀ 10 mm per ETICS

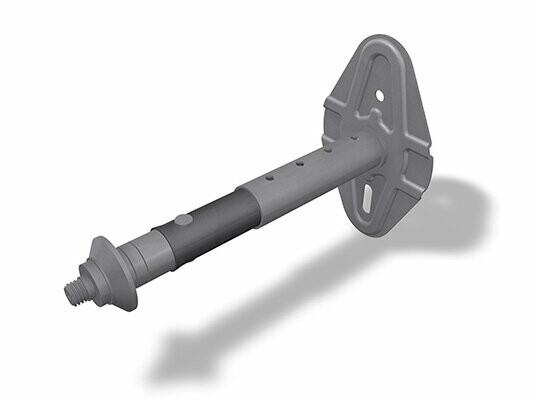

Piastra per ETICS

100 – 180 mm, 180 – 260 mm; incluso materiale di fissaggio e calotta di copertura

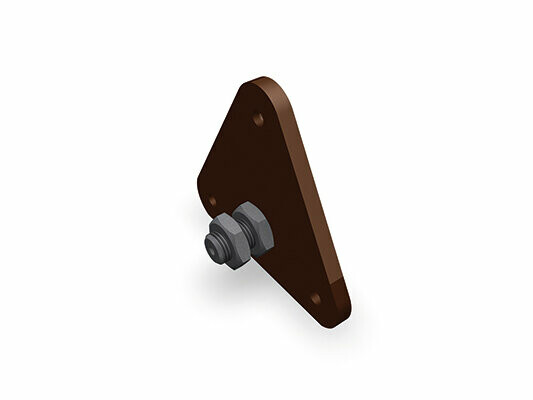

Piastra per montaggio a parete

Con filetto M10 e dado

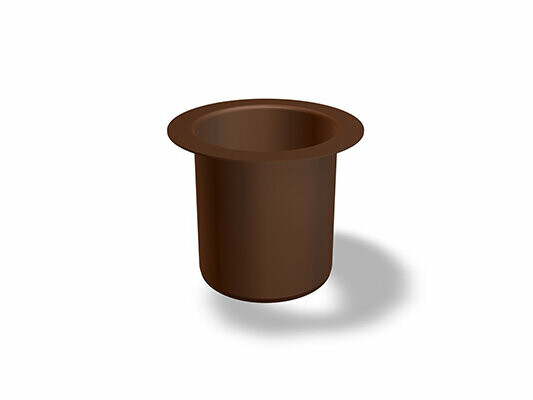

Bocchetta piana con flangia adesiva

Ø 58, adatta per tubo pluviale di ⌀ 60

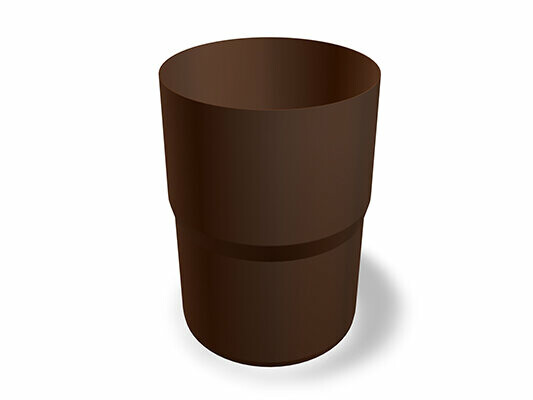

Bicchiere di congiunzione

Ø 60, 80, 100, 120, 150

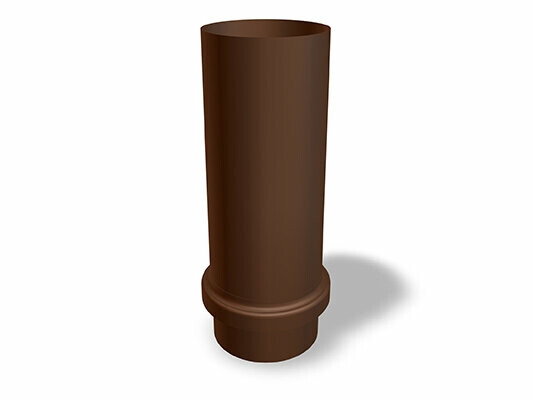

Manicotto scorrevole

Ø 80, 100, 120

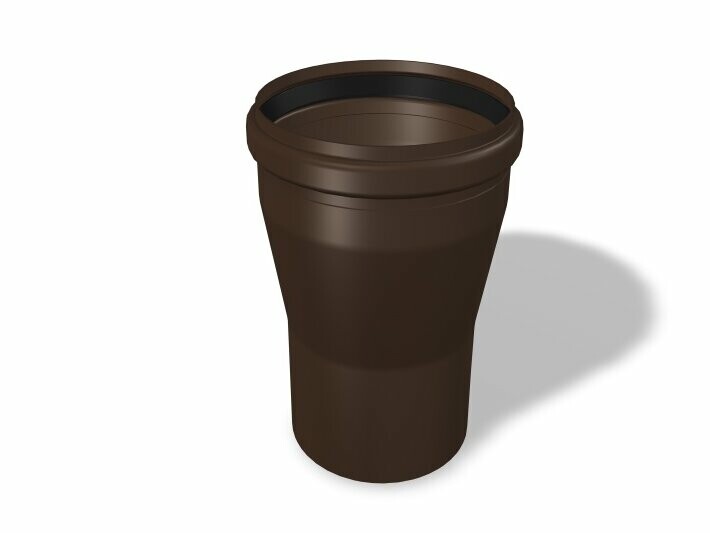

Raccordo per tubi

Ø 110/100 mm, Ø 125/120 mm

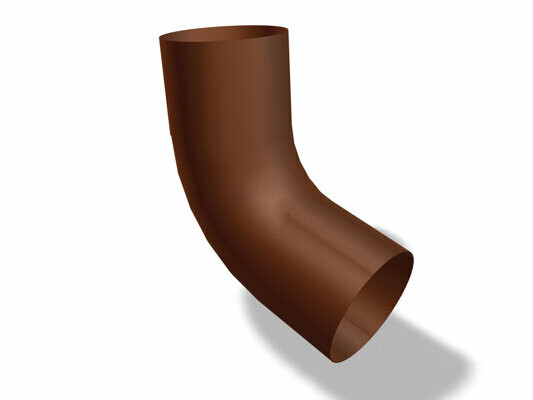

Gomito 72°

Ø 60, 80, 100, 120, 150

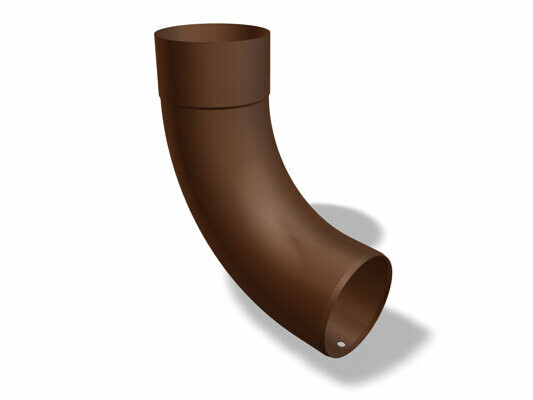

Gomito 85°

Ø 60, 80, 100, 120

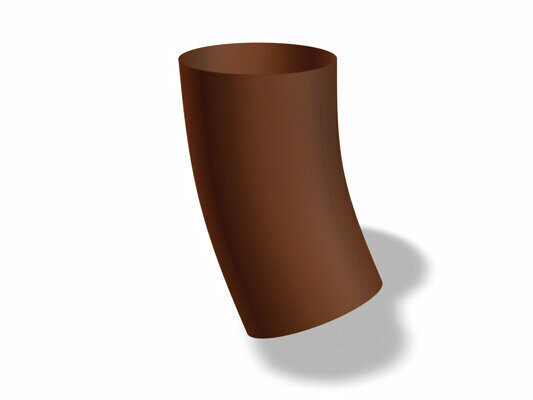

Gomito 40°

Ø 60, 80, 100, 120

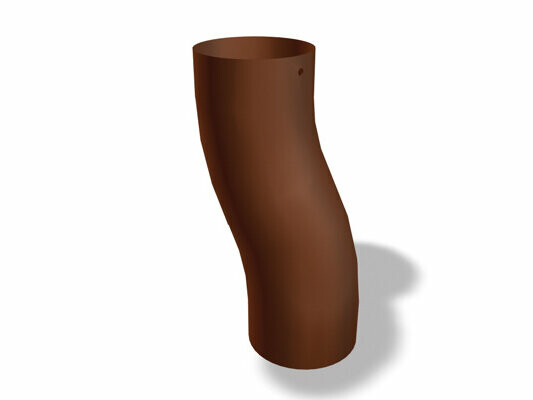

Spostamento

Ø 80, 100, 120, 150

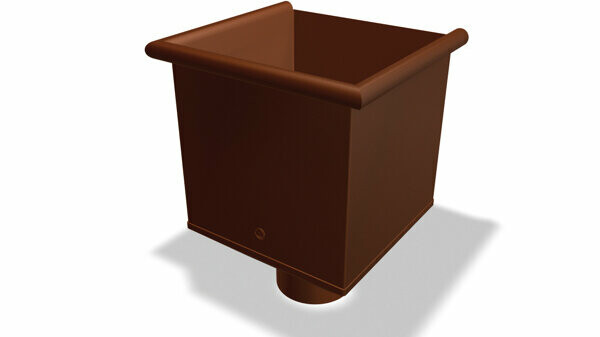

Cassetta di raccolta

Cassetta di raccolta

Ø 80, 100, 120, 150

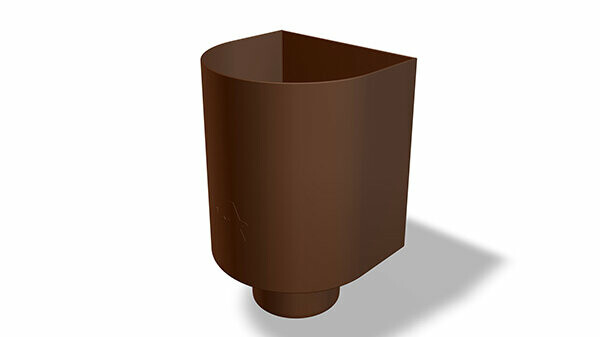

Cassetta di raccolta arrotondata

Cassetta di raccolta tonda

Ø 100

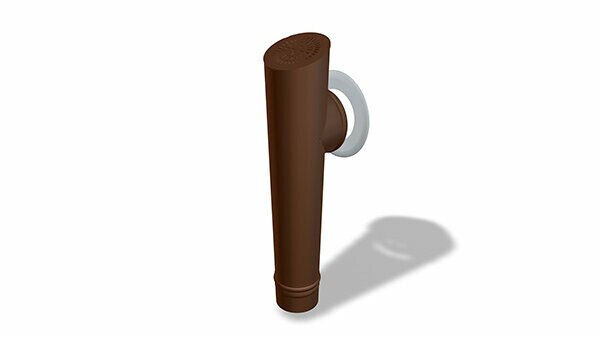

Bocchettone da incasso troncoconico

Bocchettone da incasso troncoconico

Ø 80, 100, 120

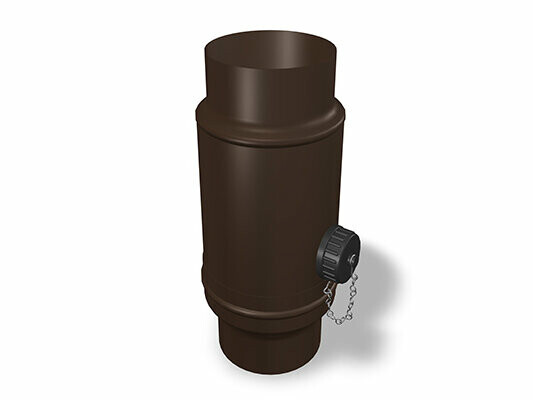

Collettore d’acqua in color marrone di PREFA

Collettore d’acqua

Ø 80, Ø 100 und Ø 120

Deviatore con ispezione PREFA in marrone, da sollevare quando si deve far defluire l’acqua piovana, per es. verso la botte dell’acqua piovana

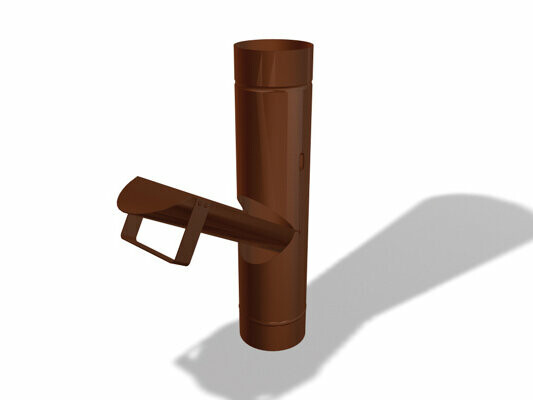

Deviatore con ispezione

Ø 80, 100, 120

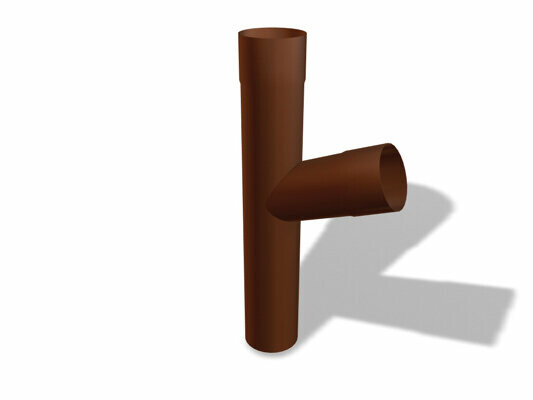

Braga

Ø 80, 100, 120

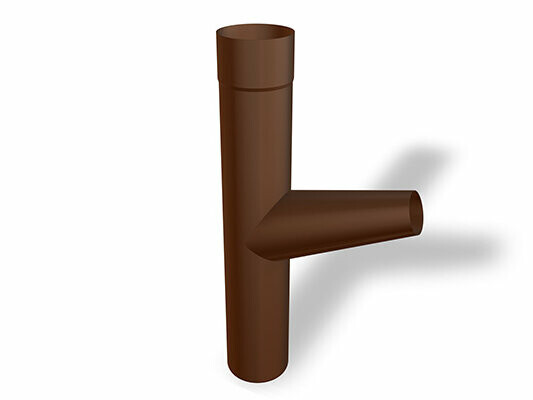

Braga con innesto conico

Ø 100 × 50-75 mm

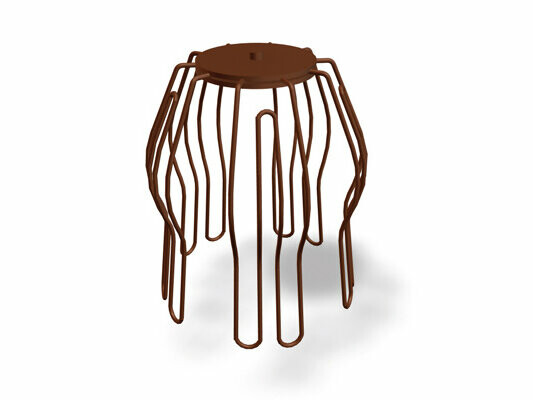

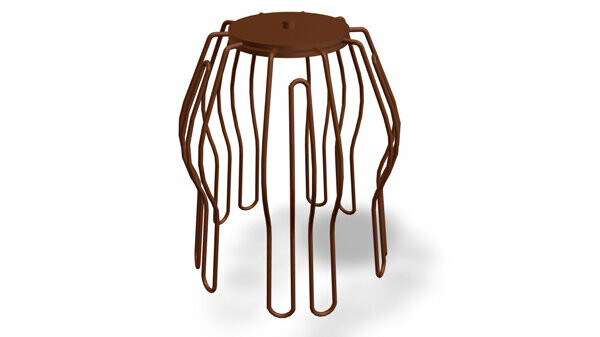

PREFA Dachrinnen Laubfänger, fängt grobe Verschmutzungen auf, damit das Ablaufrohr nicht verstopft wird

Fermafoglie

Ø 80, 100, 120
