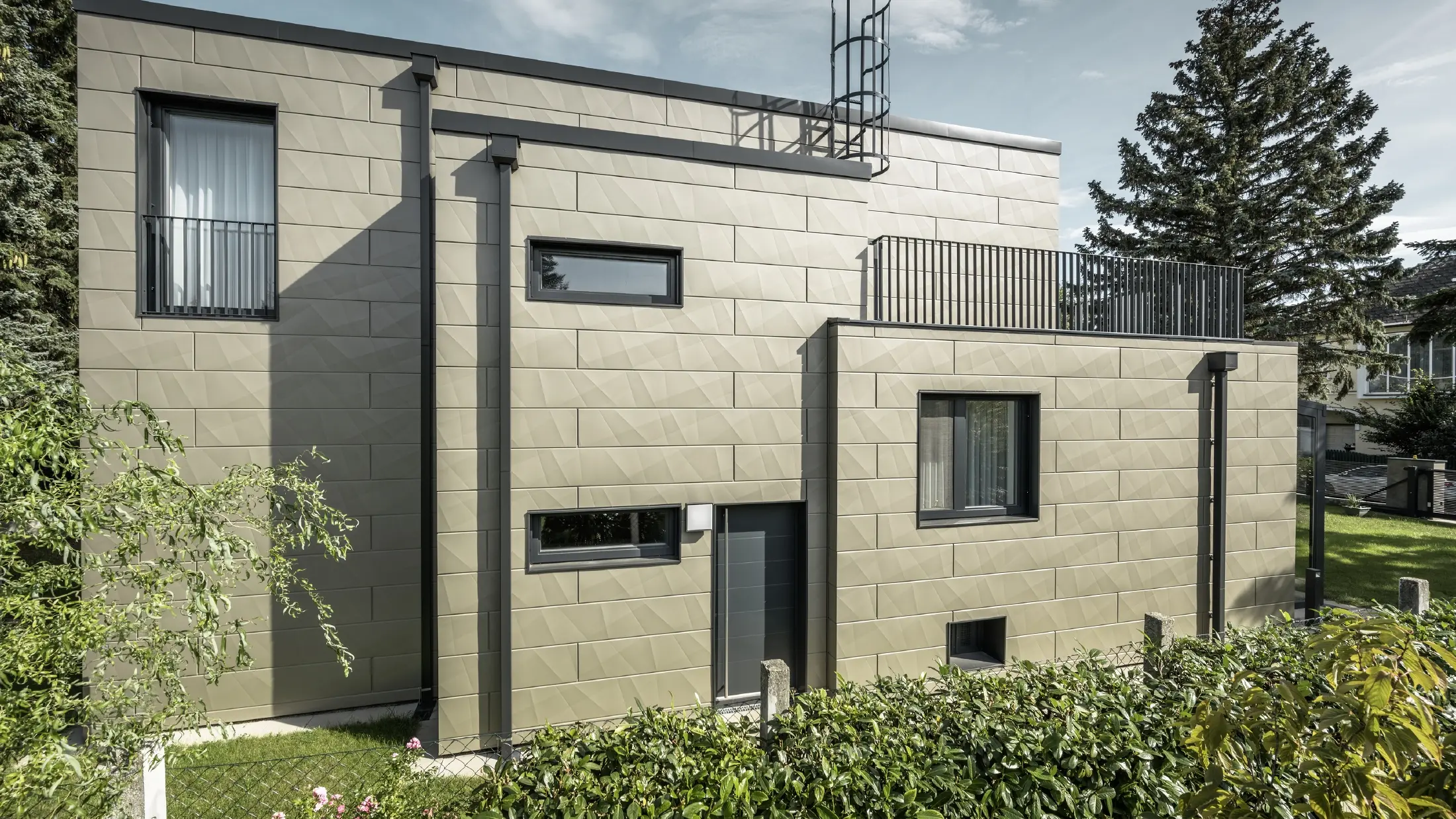

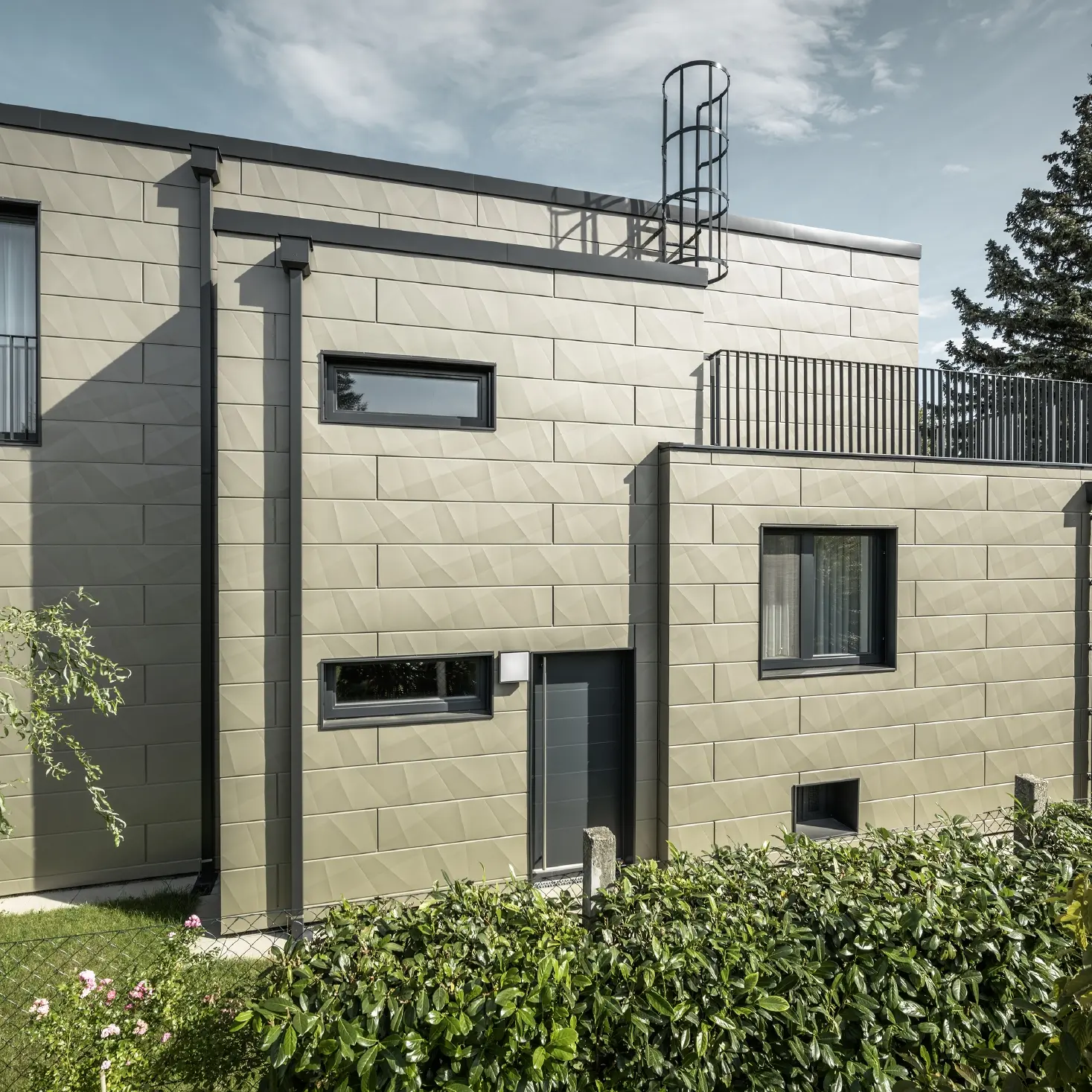

Nuovo edificio con tetto piano, la facciata è rivestita con il pannello per facciata Doga.X PREFA con pieghe in bronzo, i bordi, così come il pluviale quadro PREFA sono realizzati in antracite.

Pluviale quadro

Quadrato, pratico, bello! L'innovativo sistema di sistema di smaltimento delle acque piovane per l'architettura moderna.

+5
continua a leggere

Il sistema completo quadro in alluminio stabilisce nuovi standard per lo smaltimento acque piovane dei tetti. Il suo design minimalista ed elegante lo rende ideale per l'utilizzo in edifici moderni. Lo smaltimento delle acque viene realizzato perfettamente dal punto di vista architettonico e diviene un elemento di valorizzazione di qualsiasi edificio. Gli innovativi prodotti in alluminio non sono solo particolarmente robusti, ma anche visivamente accattivanti. Grazie alle staffe sul retro, i pluviali quadri si integrano con disinvoltura nella facciata senza presentare fissaggi a vista.

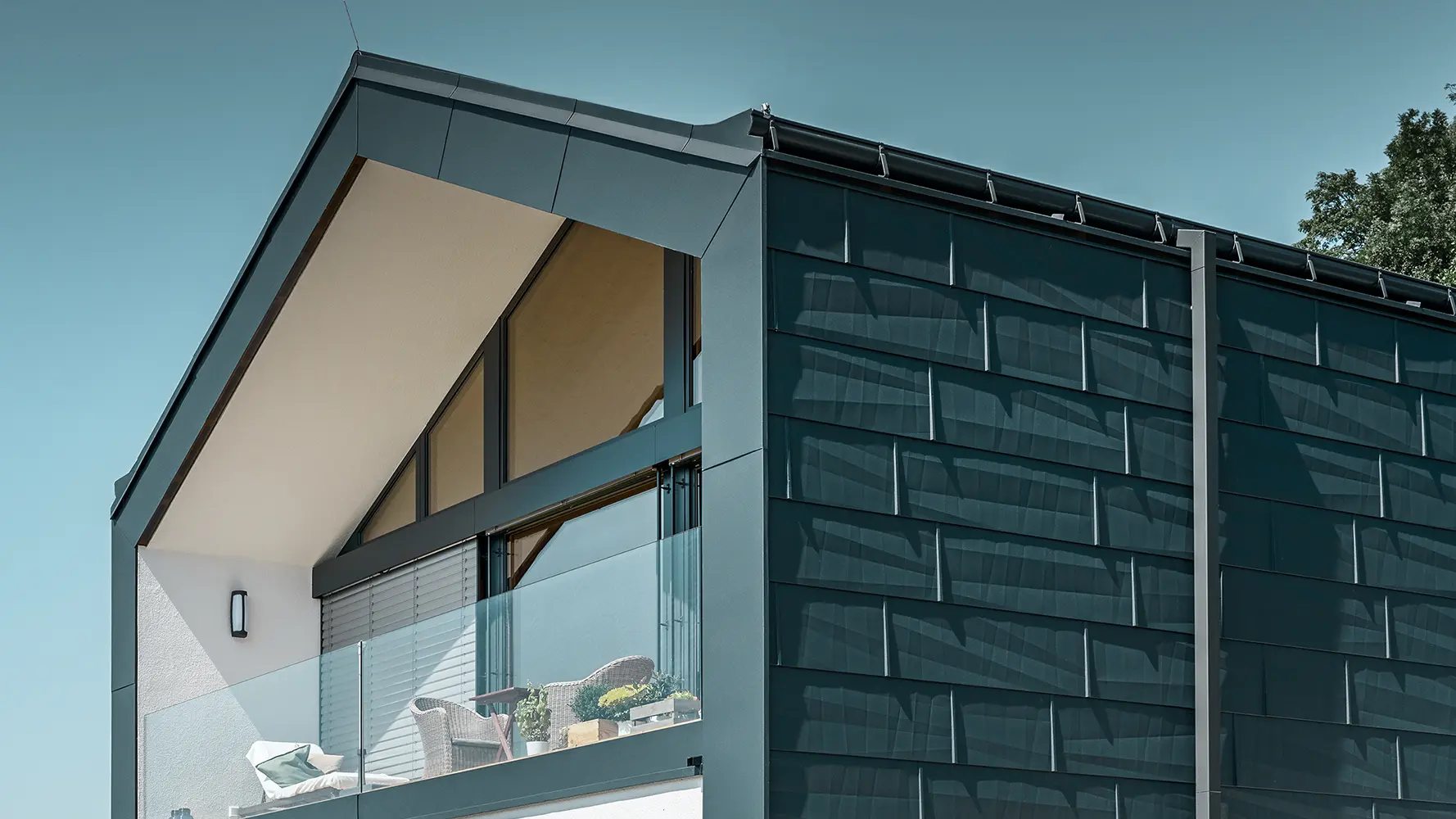

Facciata rivestita con il pannello per facciate PREFA FX.12 in antracite, pannelli in alluminio sulla facciata con il tubo pluviale quadro in antracite di PREFA.

Vantaggi del pluviale quadro PREFA

Icona per i vantaggi

Fissaggio a scomparsa

binario continuo per staffe di fissaggio sul lato posteriore

Icona per i vantaggi

Design minimalista ed elegante

ideale per l'utilizzo in edifici moderni.

Icona per i vantaggi

Realizzazione robusta

con profili estrusi di 1,6 mm di spessore e verniciati a polvere

Icona per i vantaggi

Fissaggio a scomparsa

binario continuo per staffe di fissaggio sul lato posteriore

Icona per i vantaggi

Design minimalista ed elegante

ideale per l'utilizzo in edifici moderni.

Icona per i vantaggi

Realizzazione robusta

con profili estrusi di 1,6 mm di spessore e verniciati a polvere

Icona per i vantaggi

Nessun dilavamento di metalli pesanti

Icona per i vantaggi

40 anni di garanzia

Icona per i vantaggi

Nessun dilavamento di metalli pesanti

Icona per i vantaggi

40 anni di garanzia

Realizzazione robusta

Gli innovativi prodotti in alluminio convincono con la loro robusta fattura. Ad esempio, il tubo pluviale quadro con lato di 80 mm o 100 mm di lunghezza, realizzato con profili estrusi spessi 1,6 mm e verniciati a polvere, è ideale per qualsiasi progetto edilizio.

Fissaggio indiretto

Oltre al nuovo design, il fissaggio a scomparsa tramite la staffa di fissaggio con filettatura M10 sul retro esalta l'aspetto minimalista della facciata.

La gamma di accessori perfettamente coordinati favorisce un'installazione semplice e rapida sull'edificio.

  1. Binario continuo per staffa di fissaggio.
  2. Staffa di fissaggio
  3. Calotta di copertura
  4. Tassello a battere, zincato a fuoco, a norma
L'immagine mostra il pluviale quadro PREFA sul retro con il listello di montaggio continuo per staffe di fissaggio, per il fissaggio a scomparsa del tubo pluviale

Consiglio degli esperti: Fare buon uso dell’acqua piovana : Risparmiare denaro e risorse anche in giardino.

La preziosa acqua piovana non deve disperdersi andando sprecata o essere condotta direttamente verso la fognatura. L'acqua piovana è perfetta per innaffiare le piante perché è priva di calcare. Per poter utilizzare l'acqua piovana come acqua di irrigazione, si consiglia di utilizzare il collettore d'acqua PREFA per pluviale quadro: Quest’ultimo devia l’acqua piovana nella botte dell’acqua piovana. Buono a sapersi: Se la botte di raccolta dell’acqua è piena, l’acqua defluisce nel tubo pluviale impedendo così che il serbatoio di raccolta trabocchi.

Però attenzione: L’acqua piovana che scorre su determinati materiali per tetto e smaltimento delle acque piovane (per es. rame o zinco) deve essere utilizzata solo limitatamente. In presenza di grandi superfici in rame o zinco è necessario verificare che l’acqua piovana non sia contaminata da metalli pesanti. Anche i tetti in cartone catramato con impermeabilizzazione in bitume potrebbero essere probabilmente dannosi per piante, stagni in giardino e ambiente. Si raccomanda di informarsi presso il produttore!

Il sistema completo quadro per lo smaltimento acque piovane

Indipendentemente dal fatto che il pluviale quadro venga utilizzato in combinazione con una cassetta di raccolta dell'acqua o con un bocchettone da incasso troncoconico per lo scarico di tetti piani o in combinazione con i canali quadri per lo scarico di un tetto inclinato, PREFA fornisce sempre sistemi completi.

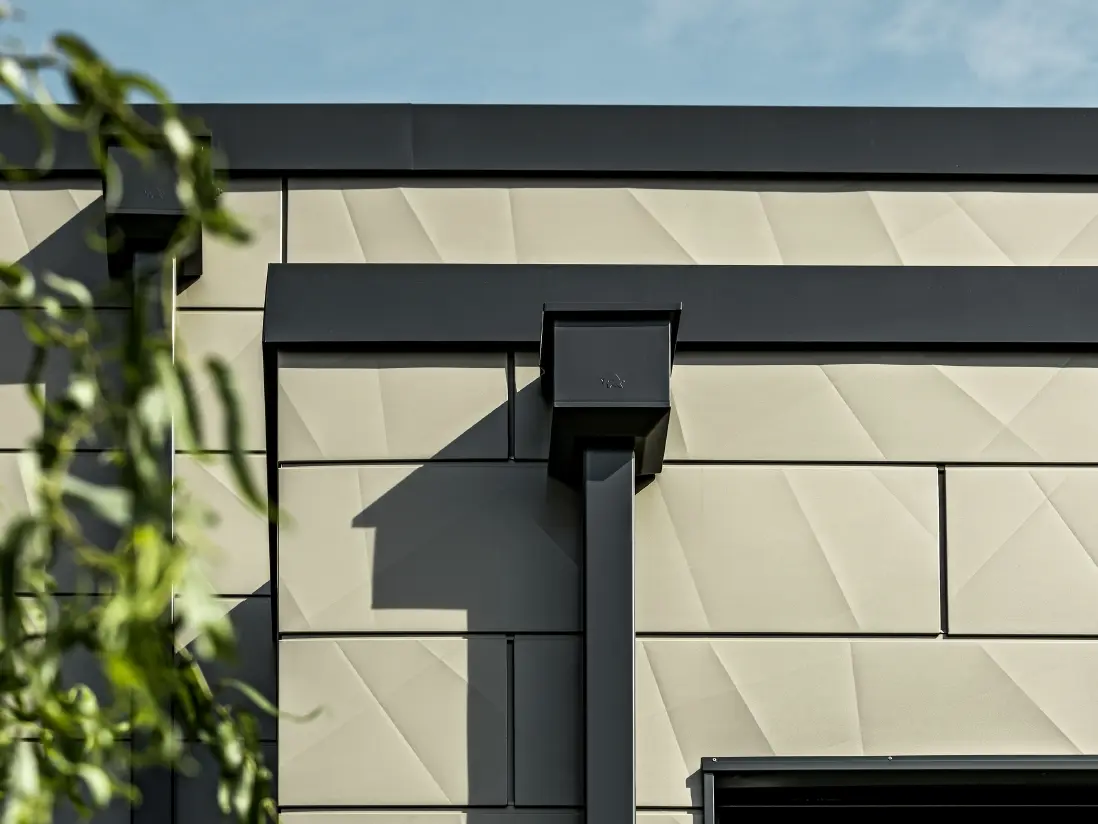

Casa unifamiliare moderna con tetto piano e finestre strette. La facciata è rivestita con la Doga.X per facciata PREFA dall’aspetto sfaccettato di colore bronzo. I raccordi sono stati realizzati in antracite. Il pluviale quadro PREFA con l’adeguata cassetta di raccolta in antracite serve per lo smaltimento acque piovane.

Pluviale quadro PREFA in antracite con cassetta di raccolta su una facciata con Doga.X bronzo

Tabella cromatica del pluviale quadro PREFA

Il pluviale quadro di PREFA è disponibile a magazzino nelle tonalità P.10 colori marrone, antracite e grigio chiaro.
Su ordine sono disponibili anche i colori P.10 nero, P.10 bianco Prefa, P.10 testa di moro, P.10 grigio scuro e tutti i colori (RAL). Per questi ultimi, tuttavia, si devono prevedere tempi di consegna più lunghi e sovrapprezzi.

Panoramica sui colori (9)

Colore

Designazione

~ RAL

01 Braun

P.10 marrone

7013

02 Anthrazit

P.10 antracite

7016

03 Schwarz

P.10 nero

9005

07 Hellgrau

P.10 grigio chiaro

7005

10 Prefaweiß

P.10 bianco prefa

9002

11 Nussbraun

P.10 testa di moro

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 grigio scuro

7043

12 Silbermetallic

silver metallizzato

9006

13 naturblank

alluminio naturale

Attenzione

  • I valori RAL indicati sono puramente orientativi (~) e possono a volte discostarsi ampiamente dal colore originale PREFA e dalla percezione soggettiva del colore.
  • Soprattutto per i colori di qualità P.10, vista la struttura della superficie, è difficile definire un codice di colore preciso. Inoltre, i colori da Doga PREFA P.10 grigio pietra, P.10 marrone sahara, P.10 patina verde, rovere naturale, patina grigio, noce scuro e rovere grigio si ispirano a effetti cromatici naturali e presentano più tonalità di colori.
  • Nastri & lastre alluminio naturale: Le alterazioni dell’aspetto delle superfici provocate da operazioni di messa in opera e influssi ambientali non sono coperte dalla garanzia. Leggere attentamente il foglio delle istruzioni.
  • Potrebbero verificarsi differenze di colore con i colori metallici.
  • Per un’esatta individuazione del colore di elementi costruttivi complementari va quindi sempre preso a riferimento un campione originale.

Informazioni tecniche

DIMENSIONI PLUVIALE QUADRO (LUNGHEZZA 3.000 MM, 1.500 MM E 600 MM)

100 x 100 mm (sezione quadrata)
80 × 80 mm (sezione quadrata)

Adatto al raccordo con il canale quadro PREFA

SPESSORE PLUVIALE QUADRO

1,6 mm

Con binario continuo nascosto per il fissaggio della staffa (sostituisce il collare)

Accessori

La gamma di accessori perfettamente coordinati, tutto da un’unica fonte favorisce un'installazione semplice e rapida sull'edificio. I raggi dei pluviali quadri sono adattati ai raggi dei canali quadri. I diversi gomiti dei tubi a 72°, i bocchettoni da incasso troncoconico e le cassette di raccolta dell'acqua con uscite angolari danno vita a un sistema di smaltimento delle acque piovane coerente e ben studiato dalla A alla Z.

Per un elenco completo e dettagliato dei prodotti accessori, consultare il nostro listino prezzi (solo per le aziende produttrici).

Gomito per pluviale quadro 72° (lungo)

□ 80, 100; dimensioni: 1.000 × 196 mm (a vista)

Gomito per pluviale quadro 72° (corto)

□ 80, 100; dimensioni 196 × 196 mm (a vista)

Staffa di fissaggio per pluviale quadro

Elemento di fissaggio per pluviale quadro con filetto M10 senza chiodo

Morsetto di collegamento a parafulmine per pluviale quadro

Con integrata clip a scatto in acciaio inox per cavo. Inclusa staffa di fissaggio. Clip per fissaggio cavi di ⌀ 8–12 mm

Cassetta di raccolta arrotondata per pluviale quadro

Cassetta di raccolta per pluviale quadro

□ 80, 100

Bocchetta di scarico per pluviale quadro

□ 80/250, □ 80/333, □ 100/333, □ 100/400

Bocchettone da incasso troncoconico per pluviale quadro

Bocchettone da incasso per pluviale quadro

□ 80, 100; Per tubo di scarico DN 110

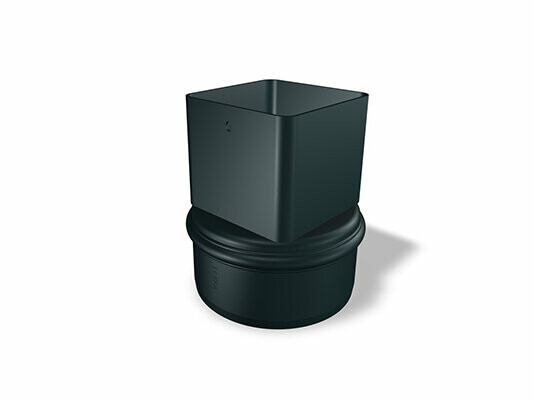

Riduzione per pluviale quadro 80

□ 80 ⌀ 98 mm, □ 80 ⌀ 115 mm

Riduzione per pluviale quadro 100

□ 100 ⌀ 98 mm, □ 100 ⌀ 115 mm

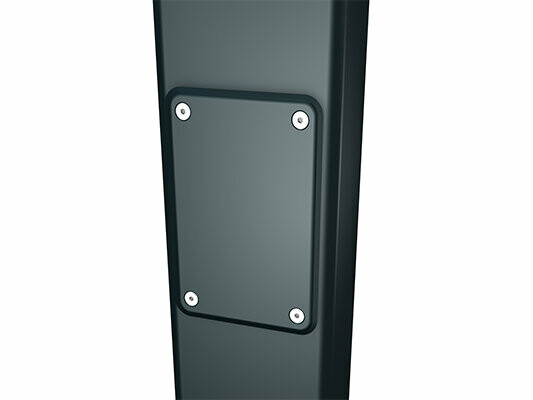

Pluviale quadro con apertura d’ispezione

□ 80, 100

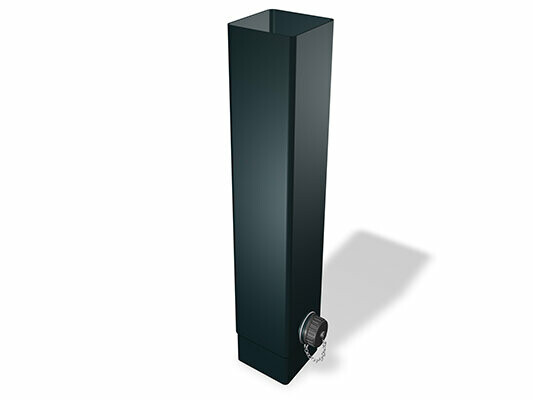

Collettore d’acqua per pluviale quadro

□ 100
