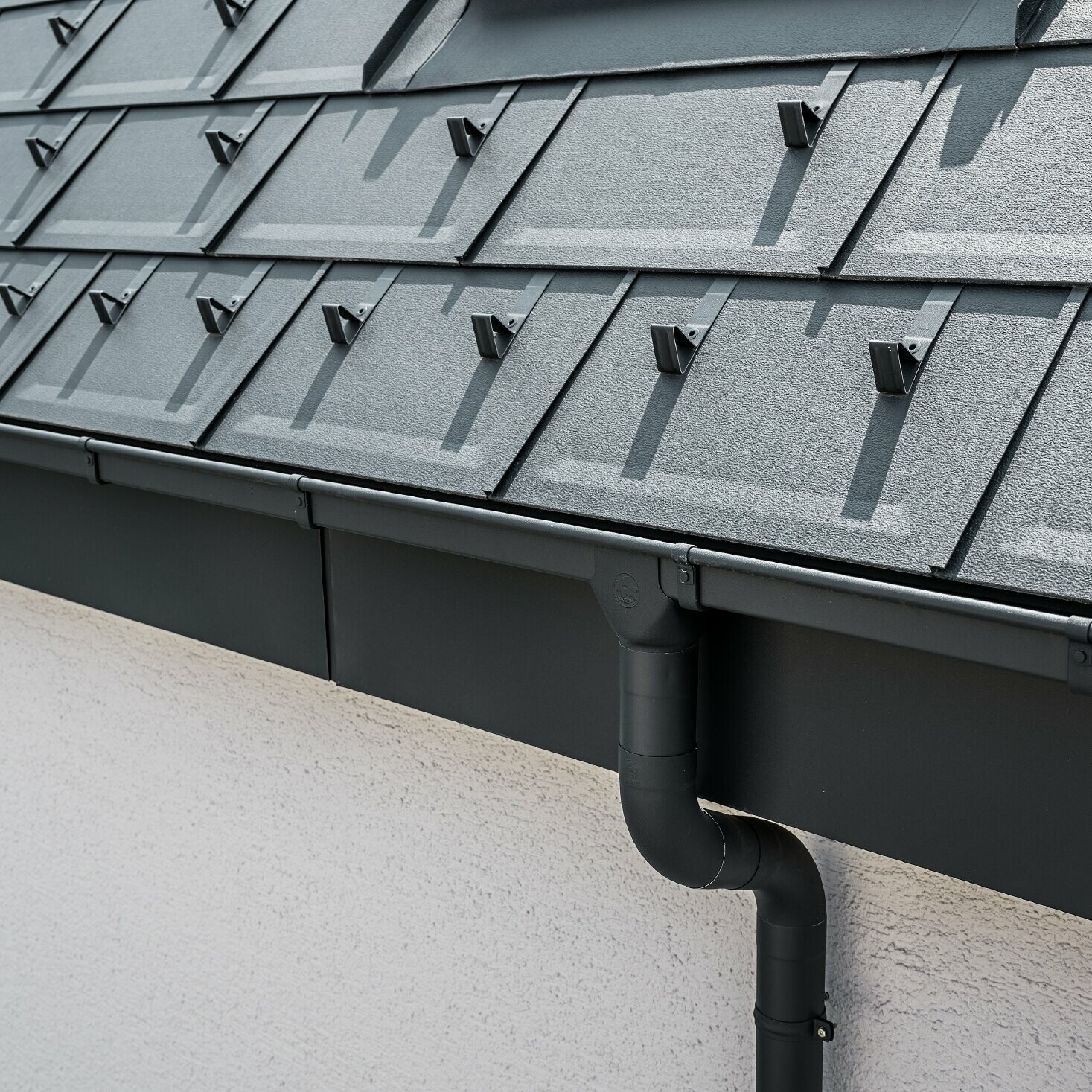

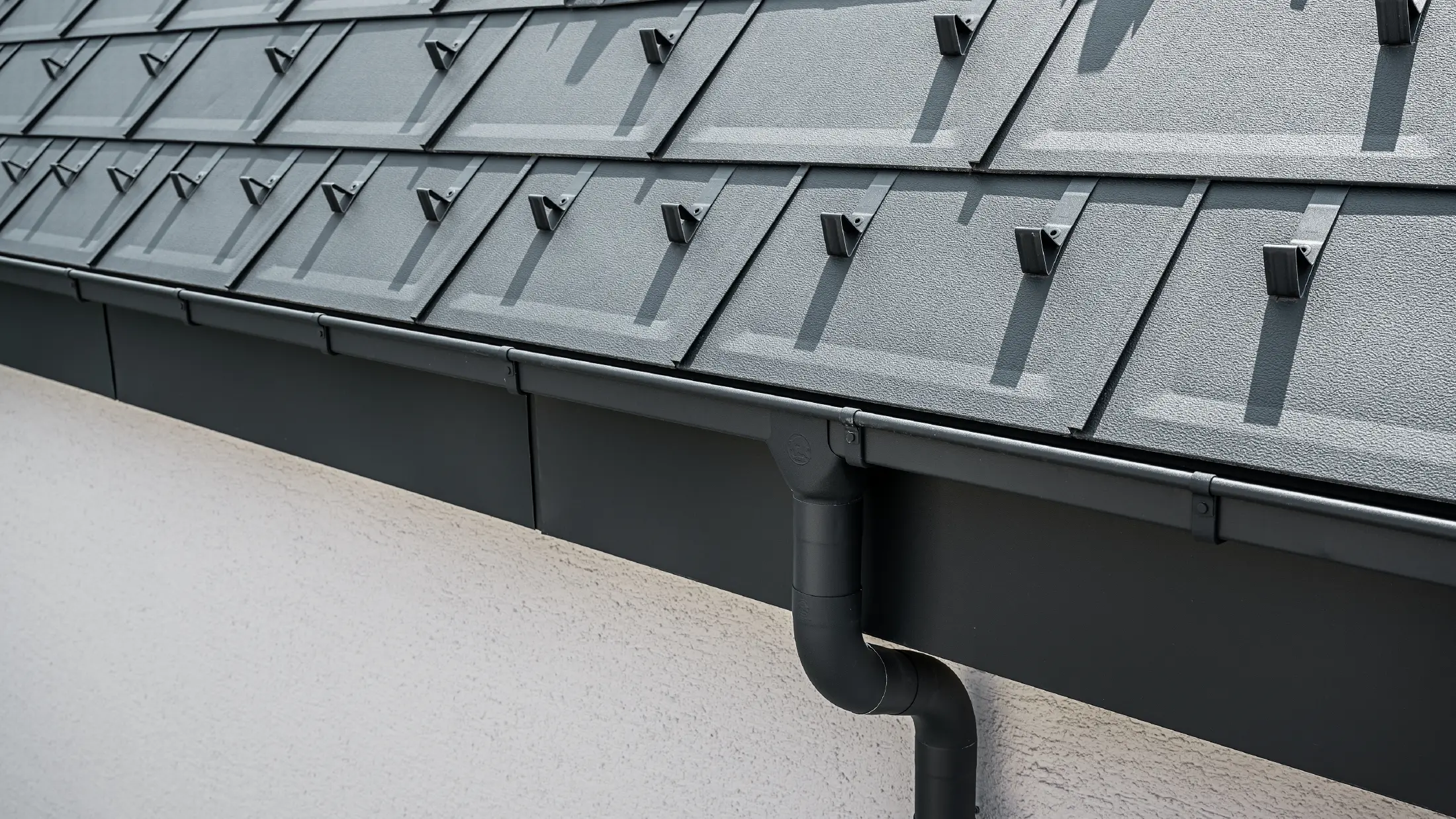

La superficie del tetto ripida è rivestita con il pannello R.16 con canale quadro PREFA con bocchetta e tubo pluviale in antracite.

Canale quadro

Il canale quadro è un sistema di drenaggio per tetti durevole, robusto e angolato con molte opzioni cromatiche.

+9
continua a leggere

I canali quadri PREFA sono collaudati da decenni e conquistano per le soluzioni moderne e curate nei dettagli.

Grazie alla collaudata finitura superficiale, rimangono funzionali e belli anche dopo molti anni. Le grondaie PREFA sono prodotte con strisce di alluminio verniciate. I materiali di base sono leghe conformi alla norma ÖNORM EN 573-3.

Il canale quadro PREFA è disponibile in 4 dimensioni con lunghezze di 3 o 6 metri ed è conforme alla norma ÖNORM EN 612.

Angolo della casa con il canale quadro PREFA color antracite, fissato con i ganci per grondaie PREFA, sotto il quale la facciata è rivestita con PREFA Prefalz.

Con il canale quadro (angolato) e il tubo di scarico PREFA rotondo o il pluviale quadro PREFA, anch’esso angolato (vedere l’immagine), l'acqua piovana viene scaricata in modo sicuro dal tetto (PREFA).

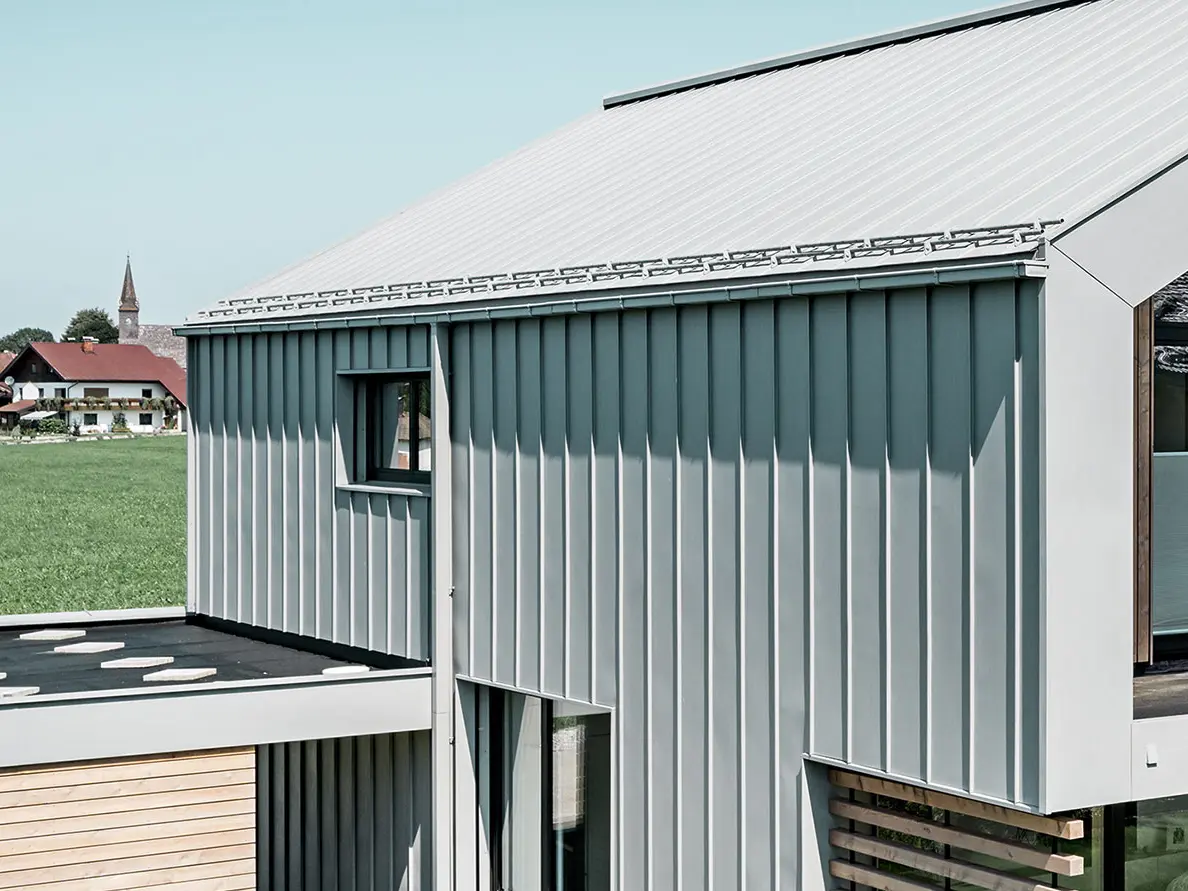

Casa unifamiliare con tetto a due falde, con PREFALZ sul tetto e sulla facciata; per lo smaltimento delle acque piovane viene utilizzato il canale quadro PREFA con pluviale quadro PREFA nel colore speciale grigio patina.

I vantaggi del canale quadro PREFA

Icona per i vantaggi

Strato di vernice malleabile

Grazie al rivestimento delle strisce di alluminio nel processo di coil-coating, lo strato di vernice rimane malleabile e non si sfalda: niente fastidiose riverniciature e ritocchi.

Icona per i vantaggi

Privo di metalli pesanti

Le grondaie in alluminio non rilasciano sostanze inquinanti.

Icona per i vantaggi

Durevole

Senza corrosione: l'alluminio non arrugginisce.

Icona per i vantaggi

Strato di vernice malleabile

Grazie al rivestimento delle strisce di alluminio nel processo di coil-coating, lo strato di vernice rimane malleabile e non si sfalda: niente fastidiose riverniciature e ritocchi.

Icona per i vantaggi

Privo di metalli pesanti

Le grondaie in alluminio non rilasciano sostanze inquinanti.

Icona per i vantaggi

Durevole

Senza corrosione: l'alluminio non arrugginisce.

Icona per i vantaggi

40 anni di garanzia

Icona per i vantaggi

Resistente alla temperatura

da -30 °C a +80 °C

Icona per i vantaggi

Tutto da un'unica fonte

Sistema completo con un'ampia gamma di accessori - tecnicamente e cromaticamente coordinati

Icona per i vantaggi

40 anni di garanzia

Icona per i vantaggi

Resistente alla temperatura

da -30 °C a +80 °C

Icona per i vantaggi

Tutto da un'unica fonte

Sistema completo con un'ampia gamma di accessori - tecnicamente e cromaticamente coordinati

Buono per l'ambiente

Anche sotto l’aspetto ecologico, scegliere un sistema di smaltimento delle acque piovane in alluminio a marchio PREFA è la scelta vincente. Questo perché il materiale alluminio non rilascia metalli pesanti nocivi, che con i materiali convenzionali possono finire nelle acque reflue attraverso il lavaggio continuo dei canali di gronda e delle tubature con l'acqua piovana.

Tabella dei colori del canale quadro PREFA

Il canale quadro PREFA è disponibile nei classici colori standard. Lo smaltimento acque piovane fa parte del sistema completo in alluminio PREFA e quindi si adatta perfettamente ai sistemi per tetti e facciate PREFA, sia dal punto di vista visivo che funzionale.

Panoramica sui colori (13)

Colore

Designazione

~ RAL

250

333

400

500

01 Braun

P.10 marrone

7013

02 Anthrazit

P.10 antracite

7016

03 Schwarz

P.10 nero

9005

07 Hellgrau

P.10 grigio chiaro

7005

10 Prefaweiß

P.10 bianco prefa

9002

11 Nussbraun

P.10 testa di moro

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 grigio scuro

7043

04 Ziegelrot

rosso cotto

8004

06 Moosgrün

verde muschio

6005

08 Zinkgrau

grigio zinco

7030

12 Silbermetallic

silver metallizzato

9006

13 naturblank

alluminio naturale

47 Patina grau

patina grigio

7042

Attenzione

  • I valori RAL indicati sono puramente orientativi (~) e possono a volte discostarsi ampiamente dal colore originale PREFA e dalla percezione soggettiva del colore.
  • Soprattutto per i colori di qualità P.10, vista la struttura della superficie, è difficile definire un codice di colore preciso. Inoltre, i colori da Doga PREFA P.10 grigio pietra, P.10 marrone sahara, P.10 patina verde, rovere naturale, patina grigio, noce scuro e rovere grigio si ispirano a effetti cromatici naturali e presentano più tonalità di colori.
  • Nastri & lastre alluminio naturale: Le alterazioni dell’aspetto delle superfici provocate da operazioni di messa in opera e influssi ambientali non sono coperte dalla garanzia. Leggere attentamente il foglio delle istruzioni.
  • Potrebbero verificarsi differenze di colore con i colori metallici.
  • Per un’esatta individuazione del colore di elementi costruttivi complementari va quindi sempre preso a riferimento un campione originale.

Lasciati ispirare dai progetti già realizzati con il canale quadro PREFA.

Qui abbiamo raccolto alcuni esempi di applicazioni del canale quadro PREFA. Puoi trovare ancora più ispirazione nella nostra galleria.

Il canale di gronda rotondo: Potrebbe interessarti anche questo

L'alternativa rotonda al canale quadro è il canale tondo sospeso PREFA. È inoltre disponibile in 4 dimensioni e 2 lunghezze (3 e 6 m).

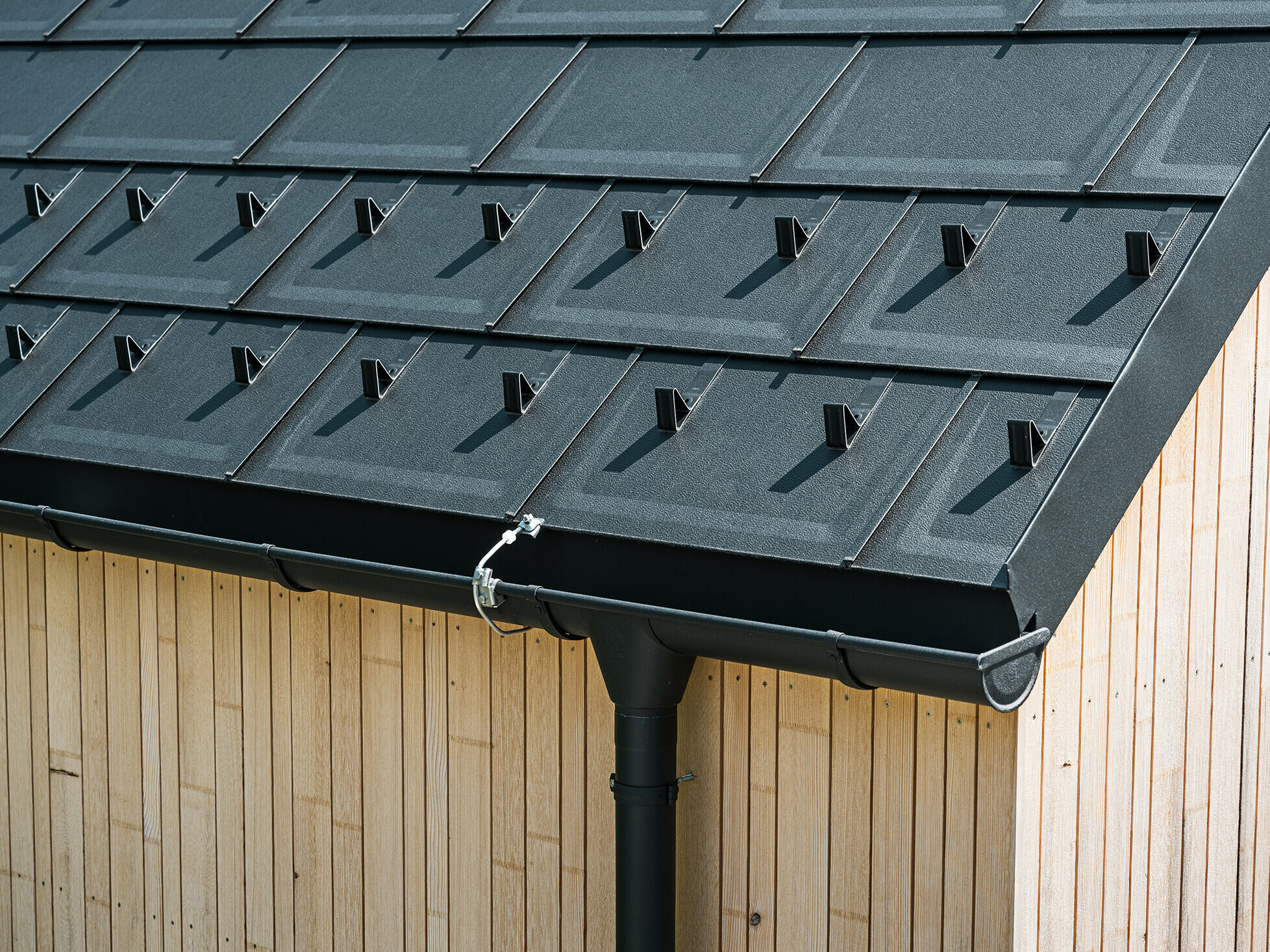

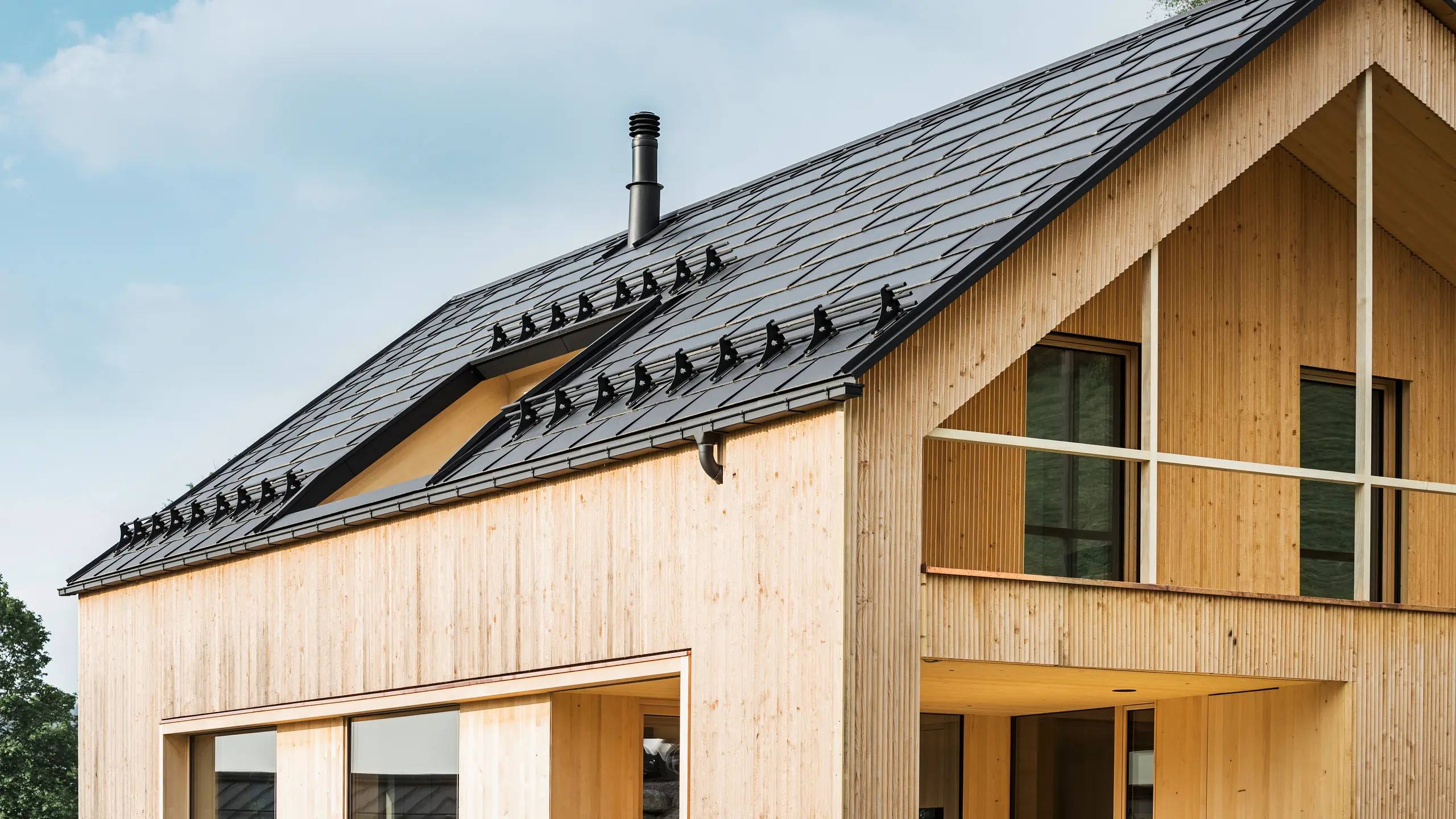

Primo piano della tegola R.16 PREFA con nasi fermaneve, canale di gronda e tubo pluviale nel colore nero P.10 con parafulmine e facciata in legno verticale

Immagina le tue grondaie dopo un temporale o soprattutto in autunno/inverno.: Consiglio degli esperti:

In autunno, ma anche dopo un forte vento, pioggia o grandine, può succedere che foglie e rami ostruiscano la grondaia. Questo significa che l'acqua non può più defluire e quindi tracima. L'acqua accumulata può anche congelarsi in inverno e danneggiare la grondaia e il tubo. In ogni caso, in autunno è necessario svuotare il fusto e chiudere il collettore dell'acqua piovana e sigillarlo con i  relativi fermi per evitare danni causati dal gelo.

Canale di gronda con molto fogliame autunnale, pulire i canali di gronda ostruiti

Hai ancora domande sul canale quadro PREFA?

L'alluminio utilizzato per realizzare i prodotti PREFA è in gran parte alluminio secondario. Ciò significa che l’alluminio è riciclabile al 100% senza perdita rilevante della qualità! Grazie alla lunga durata, all’assenza di manutenzione, all'ottima riciclabilità e al peso contenuto (trasporto), l’alluminio può vantare anche un bilancio ecologico estremamente positivo.

A seconda del prodotto, accordiamo fino a 40 anni di garanzia sul materiale di base contro rotture, corrosione (ruggine) e danni da congelamento, nonché 40 anni di garanzia sul colore contro scheggiature, delaminazione, formazione di bolle e rotture.

L’alluminio è compatibile con la maggior parte dei metalli, ad esclusione del rame; pertanto esso non deve essere utilizzato al di sotto di materiali in rame né lavorato assieme a questo metallo.

La distruzione del metallo per effetto di reazioni chimiche o elettrochimiche con l’ambiente circostante viene definita corrosione dei metalli. Il tipo più noto di corrosione è la ruggine del ferro.

Dati tecnici

Lo strato di vernice è malleabile e resistente agli agenti chimici e agli agenti atmosferici. La produzione del coil coating è accompagnata da rigorosi controlli di qualità.

Resistente alla temperatura

da -30 °C a +80 °C

Dimensioni del canale quadro (lunghezza pezzi 3 m e 6 m)

250, 333
Le dimensioni 400 e 500 sono disponibili solo da 6 m
Dimensione 500 in 3 m disponibile solo su richiesta

Tubi di scarico dell'acqua in alluminio (lunghezza pezzo 3 m)

Ø 60 mm, Ø 80 mm, Ø 100 mm, Ø 120 mm, Ø 150 mm

Pianificazione & utilizzo

I nostri partner installatori possono trovare linee guida e istruzioni di posa per lo smaltimento acque piovane, linee guida ÖNORM, schede informative sullo smaltimento acque piovane e un aiuto al calcolo per il dimensionamento di quest’ultimo nella zona di servizio. (Solo per conciatetti e lattonieri partner: Tenere i dati di accesso a portata di mano. Se non si dispone ancora di dati di accesso, Contattare il proprio responsabile vendite di zona.)

Accessori

Scegliendo un sistema di grondaie PREFA, avrai un sistema completo e ben progettato, con accessori originali al 100%. Riceverai la gamma di accessori coordinati per il sistema per tetto e facciata PREFA, dalla cicogna alle bocchette.

Per un elenco completo e dettagliato dei prodotti accessori, consultare il nostro listino prezzi (solo per le aziende produttrici).

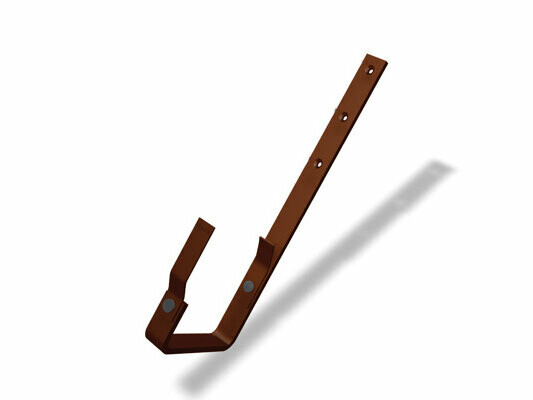

Cicogna per canale quadro

250, 333, 400, 500

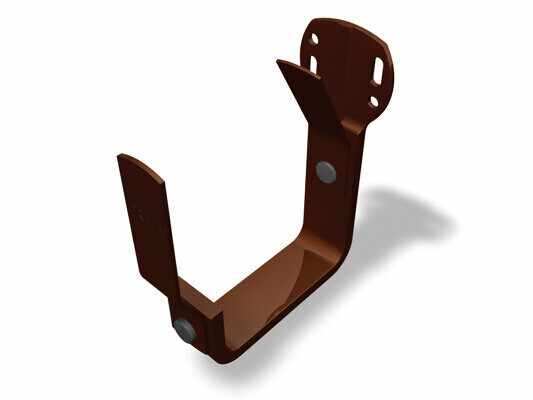

Staffa per montaggio su frontalino di canali quadri

250, 333

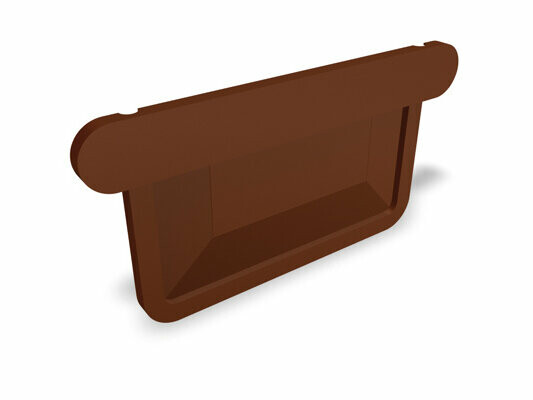

Testata per canali di gronda quadri

250, 333, 400

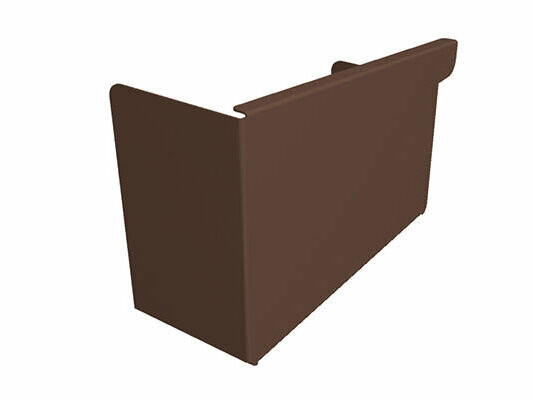

Testata per canali di gronda quadri 500

sinistra/destra

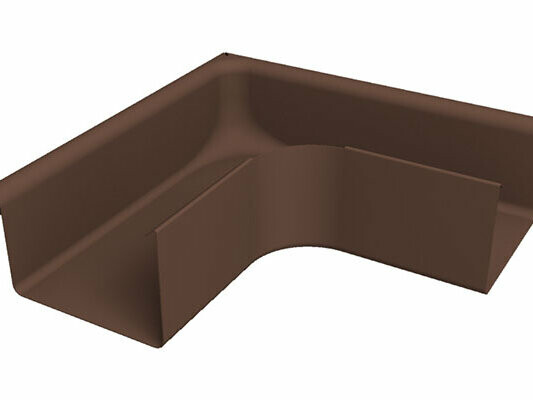

Angolo 90° per canali di gronda quadri (esterno)

250, 333, 400, 500

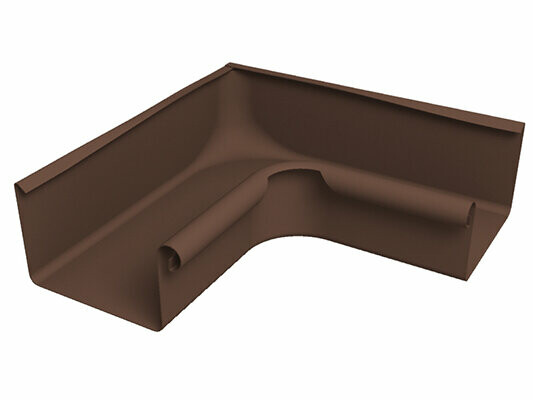

Angolo 90° per canali di gronda quadri (interno)

250, 333, 400, 500

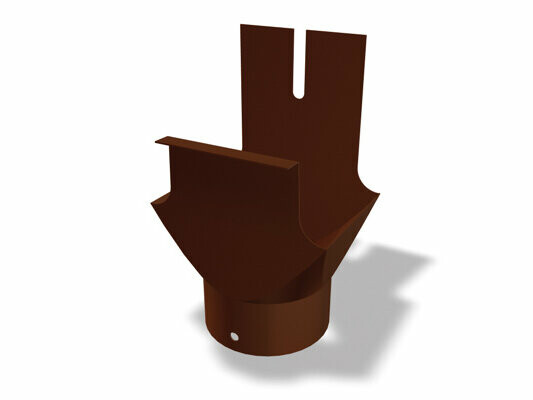

Bocchetta per canali quadri

250 × Ø 80, 333 × Ø 100, 400 × Ø 120, 500 × Ø 120, 500 × Ø 150

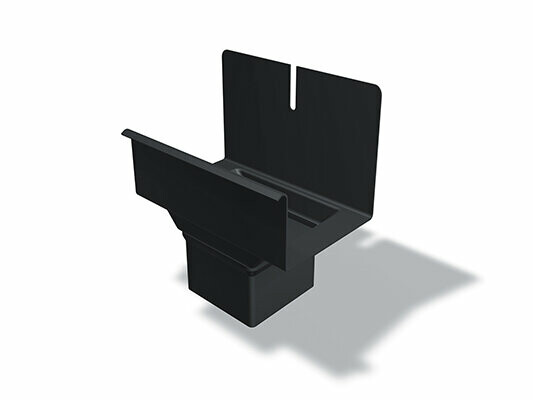

Bocchetta di scarico per pluviale quadro

□ 80/250, □ 80/333, □ 100/333, □ 100/400

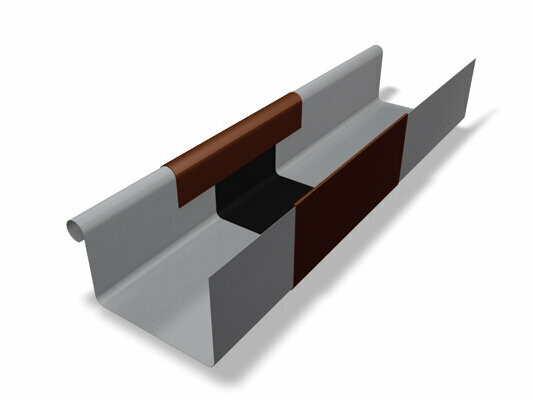

Elemento di dilatazione per canali di gronda quadri con ricciolo e scossalina

280, 333, 400

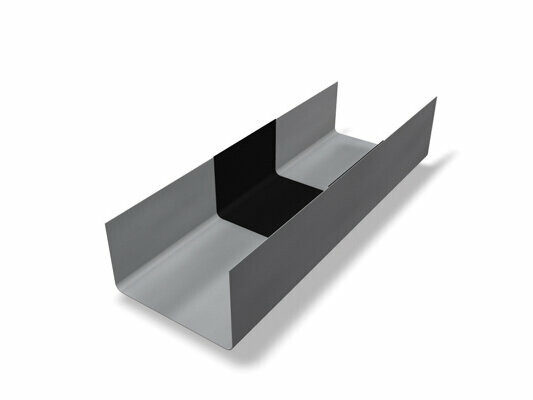

Elemento di dilatazione per canali di gronda quadri senza ricciolo e scossalina

250, 333, 400

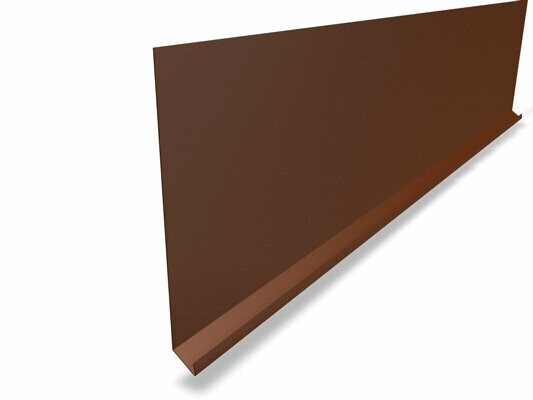

Scossalina

230 × 2.000 × 0,70 mm
