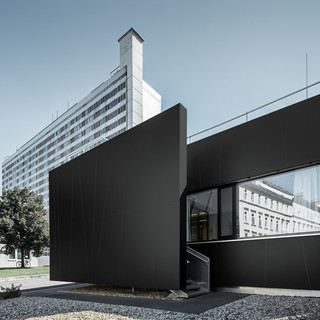

Frontalansicht der zentralen Notaufnahme der Klinik Landstraße in der Juchsgasse in Wien wurde mit PREFABOND Aluminium Verbundplatten in der Farbe schwarzgrau verkleidet.

Pannello composito in alluminio

Per piccoli e grandi progetti: Il pannello composito in alluminio PREFABOND consente di dare vita alle tue idee in modi inimmaginabili.

+10
continua a leggere

Il pannello composito PREFABOND rappresenta il rivestimento ideale per facciate sia molto estese che di piccole dimensioni. E non è soltanto di bell’aspetto, ma è anche estremamente stabile grazie al particolare mix di materiali che lo compongono.

Inoltre, presenta anche un’estrema rigidità e resistenza ai colpi. In più, lascia la più ampia libertà progettuale preservando tutti i benefici della facciata ventilata.

PREFABOND è costituito da due lastre di alluminio entrambe fissate con processo di fusione con anima FR (fire retardant = difficilmente infiammabile). Grazie al fissaggio chimico e meccanico, questa connessione si rivela particolarmente robusta. In questo modo, il pannello composito in alluminio garantisce una planarità e una stabilità costanti su tutte le superfici.

Il pannello composito in alluminio è adatto alla progettazione di facciate e a molti tipi di interventi edilizi:

  • Costruzioni di facciate ventilate
  • Rivestimento di balconi
  • Interni: Pannelli per porte, pareti divisorie modulari, pareti divisorie per ambienti
PREFABOND Aluminium Verbundplatte mit Fugen in Bronze

Struttura del pannello composito in alluminio PREFABOND

  1. alluminio preverniciato (lato a vista)
  2. anima FR (parzialmente ignifuga)*
  3. alluminio con vernice protettiva (retro)

*anima A2 (completamente ignifuga) su richiesta

Aufbau einer PREFABOND Aluminium Verbundplatte - Beschichtetes Aluminium - FR-Kern - Aluminium mit Schutzlack, mit Lupe

Vantaggi del pannello composito in alluminio

Icona per i vantaggi

Sistema integrale completo

Tutti gli accessori per il montaggio e gli articoli aggiuntivi sono coordinati perfettamente gli uni con gli altri e vengono consegnati insieme.

Icona per i vantaggi

Versatilità nell’impiego

Oltre alle facciate, è possibile rivestire anche balconi o utilizzare il prodotto per lavori sugli interni.

Icona per i vantaggi

Numerose opzioni di design

Design individuale delle facciate grazie alle dimensioni di taglio individuali e alle opzioni di lavorazione di fresatura, foratura e bordatura (con la fresatura di scanalature a V)

Icona per i vantaggi

Sistema integrale completo

Tutti gli accessori per il montaggio e gli articoli aggiuntivi sono coordinati perfettamente gli uni con gli altri e vengono consegnati insieme.

Icona per i vantaggi

Versatilità nell’impiego

Oltre alle facciate, è possibile rivestire anche balconi o utilizzare il prodotto per lavori sugli interni.

Icona per i vantaggi

Numerose opzioni di design

Design individuale delle facciate grazie alle dimensioni di taglio individuali e alle opzioni di lavorazione di fresatura, foratura e bordatura (con la fresatura di scanalature a V)

Icona per i vantaggi

Resistente alla temperatura

Può essere utilizzato in un intervallo di temperatura compreso tra -40 e +80 °C.

Icona per i vantaggi

Difficilmente infiammabile

Per il suo comportamento al fuoco, l’anima FR corrisponde alla classificazione B-s1, d0 della norma EN 13501-1; su richiesta è disponibile anche l’anima A2 (completamente ignifuga).

Icona per i vantaggi

Peso esiguo

di 7,6 kg/m²

Icona per i vantaggi

Resistente alla temperatura

Può essere utilizzato in un intervallo di temperatura compreso tra -40 e +80 °C.

Icona per i vantaggi

Difficilmente infiammabile

Per il suo comportamento al fuoco, l’anima FR corrisponde alla classificazione B-s1, d0 della norma EN 13501-1; su richiesta è disponibile anche l’anima A2 (completamente ignifuga).

Icona per i vantaggi

Peso esiguo

di 7,6 kg/m²

Le numerose opzioni di lavorazione e montaggio di PREFABOND
:
Aspetto elegante ed omogeneo

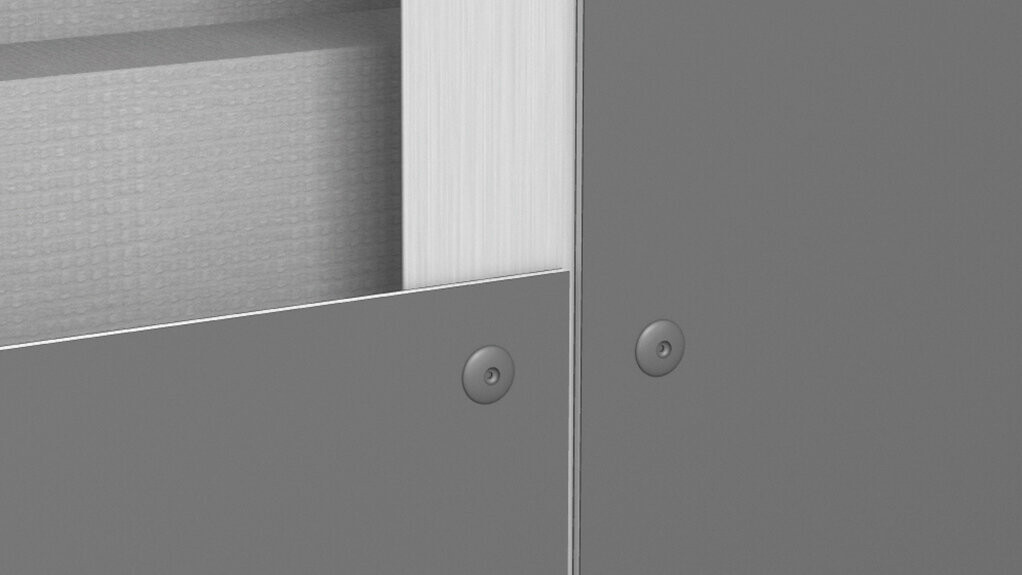

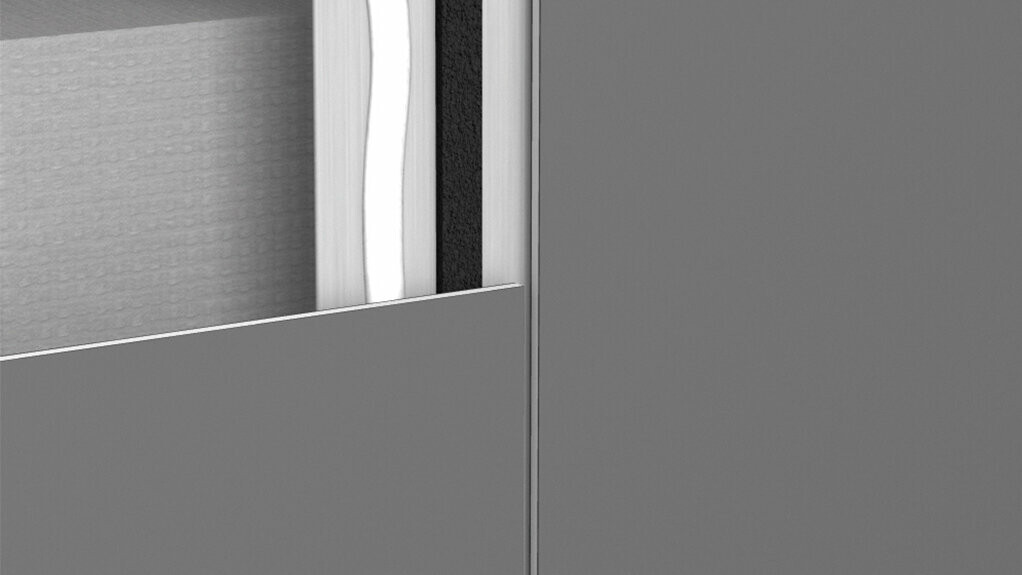

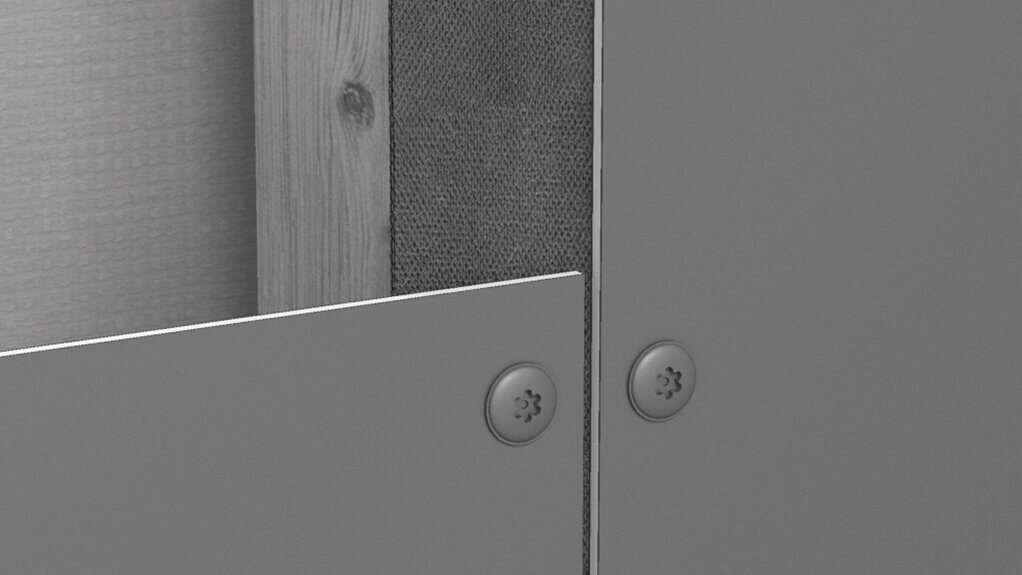

I pannelli compositi possono essere avvitati, rivettati e incollati. Il risultato è un aspetto elegante e omogeneo.

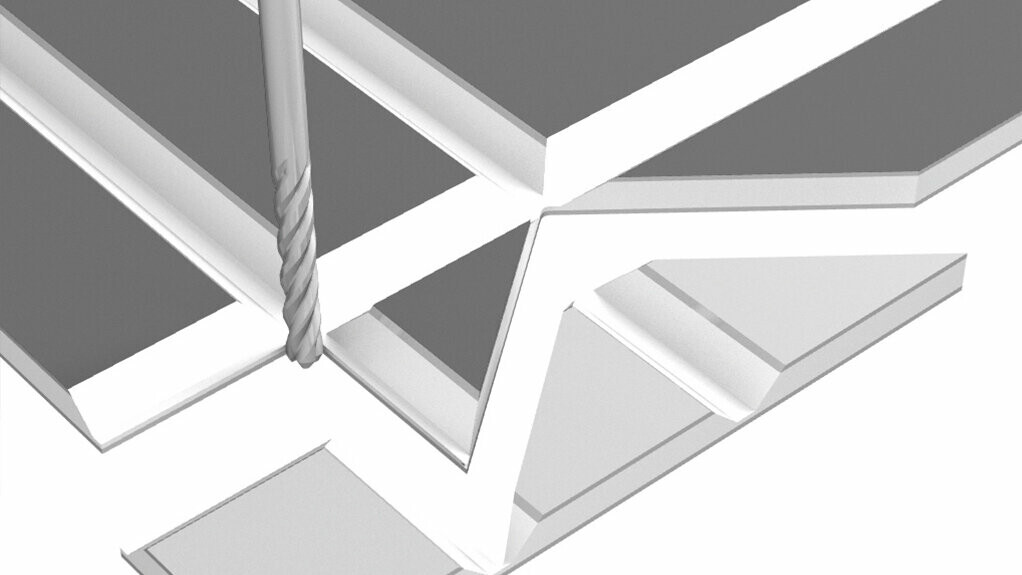

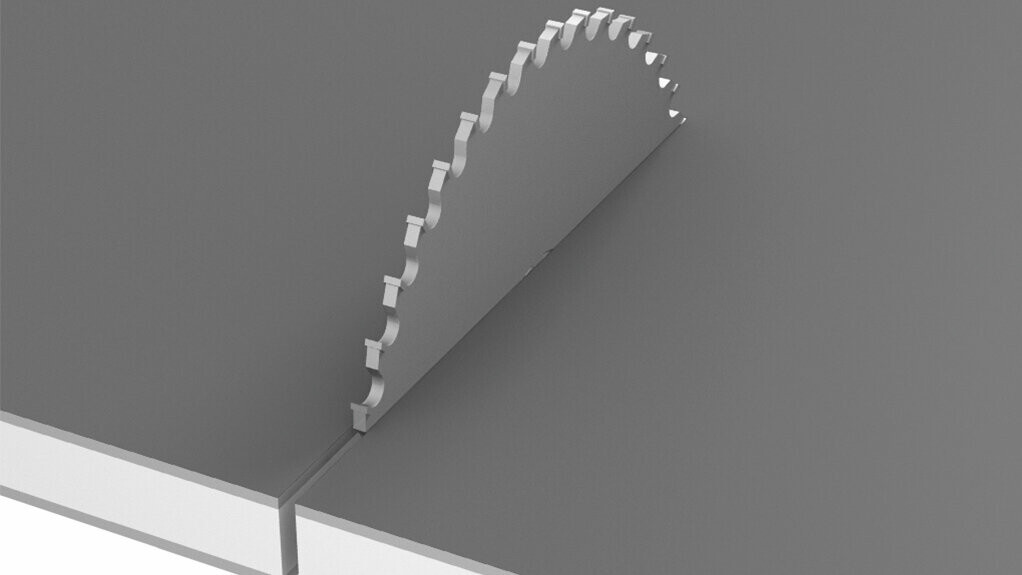

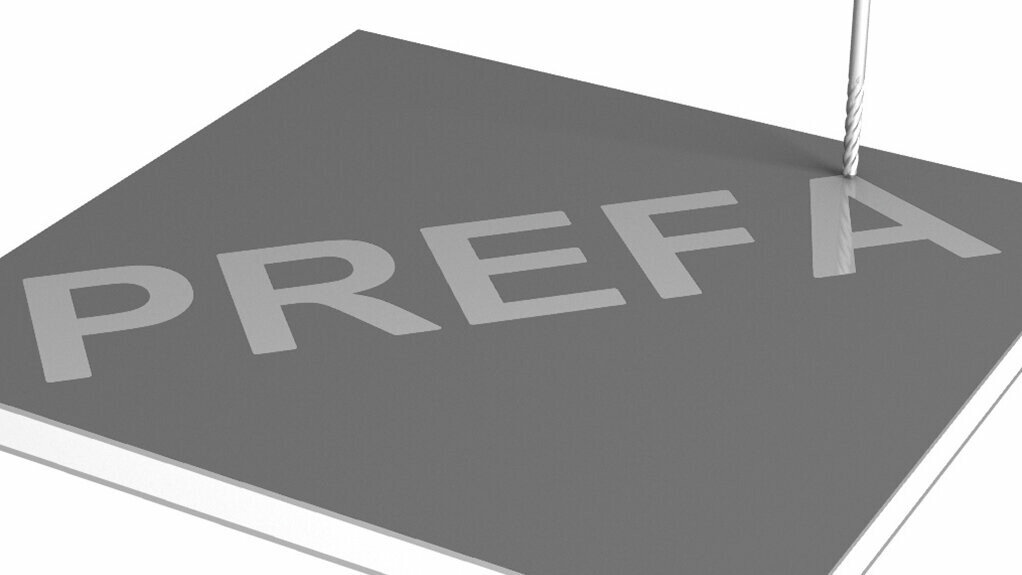

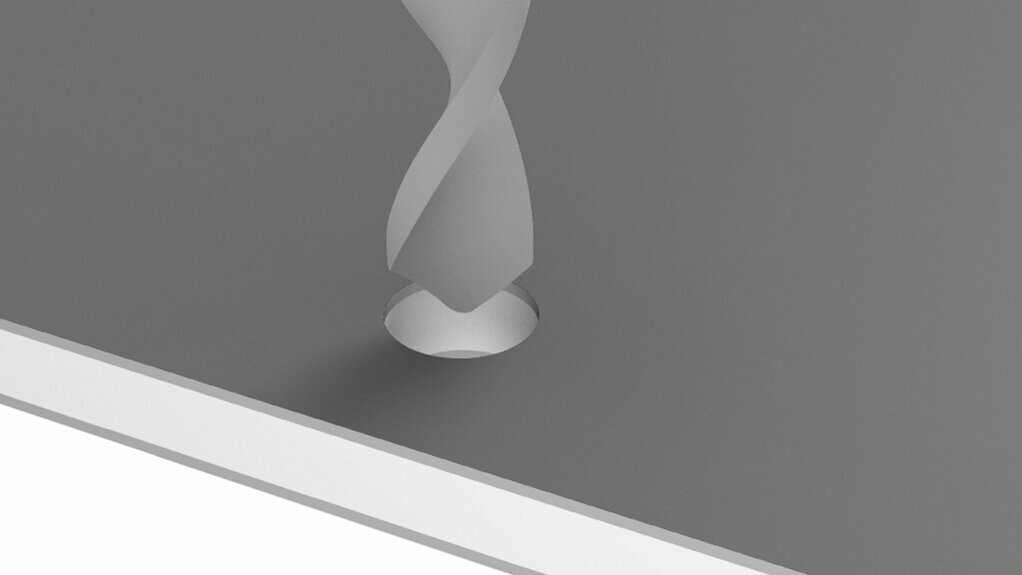

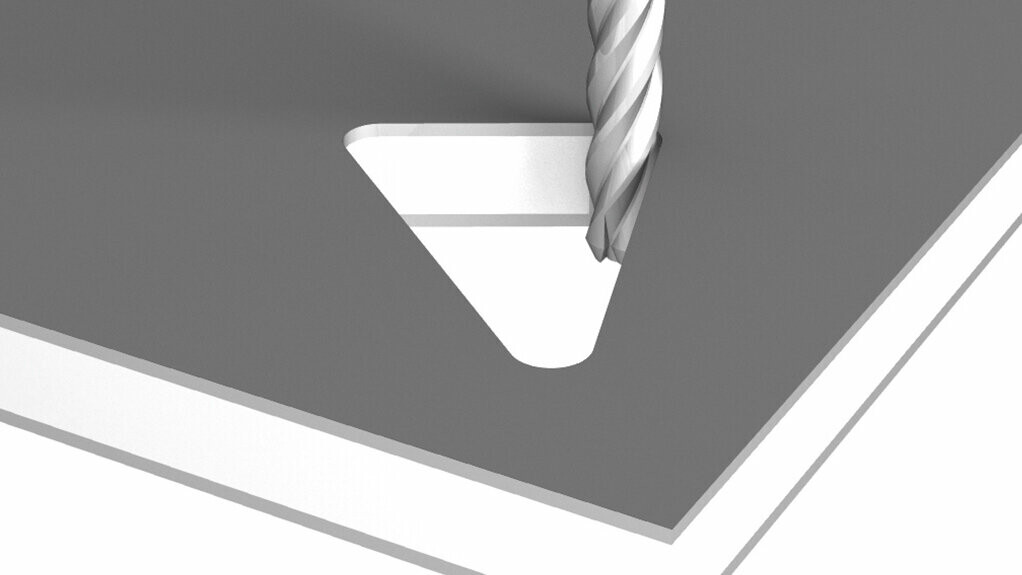

Fresatura, foratura e bordatura: le possibilità di lavorazione di PREFABOND
:
Con il pannello composito PREFABOND puoi fare di tutto.

La vasta scelta di colori e la possibilità di dimensionare i pannelli su misura lasciano un’ampia libertà progettuale. I pannelli compositi si fanno valere soprattutto là dove una piccola superficie debba fare una grande impressione.

Il pannello standard ha un formato grezzo di 4.010 × 1.535 mm (formato utilizzabile: 4.000 × 1.525 mm). Partendo da qui, tuttavia, si possono ricavare diversi altri formati a seconda delle esigenze. Anche le possibilità di lavorazione sono numerose: dalla fresatura, alla foratura alla bordatura. E tutto questo con un peso di soli 7,6 kg/m².

I pannelli compositi in alluminio PREFABOND possono essere anche curvati. Questo significa che è possibile creare, ad esempio, anche angoli arrotondati. I pannelli vengono piegate in modo convesso o concavo o con un'uscita diritta.

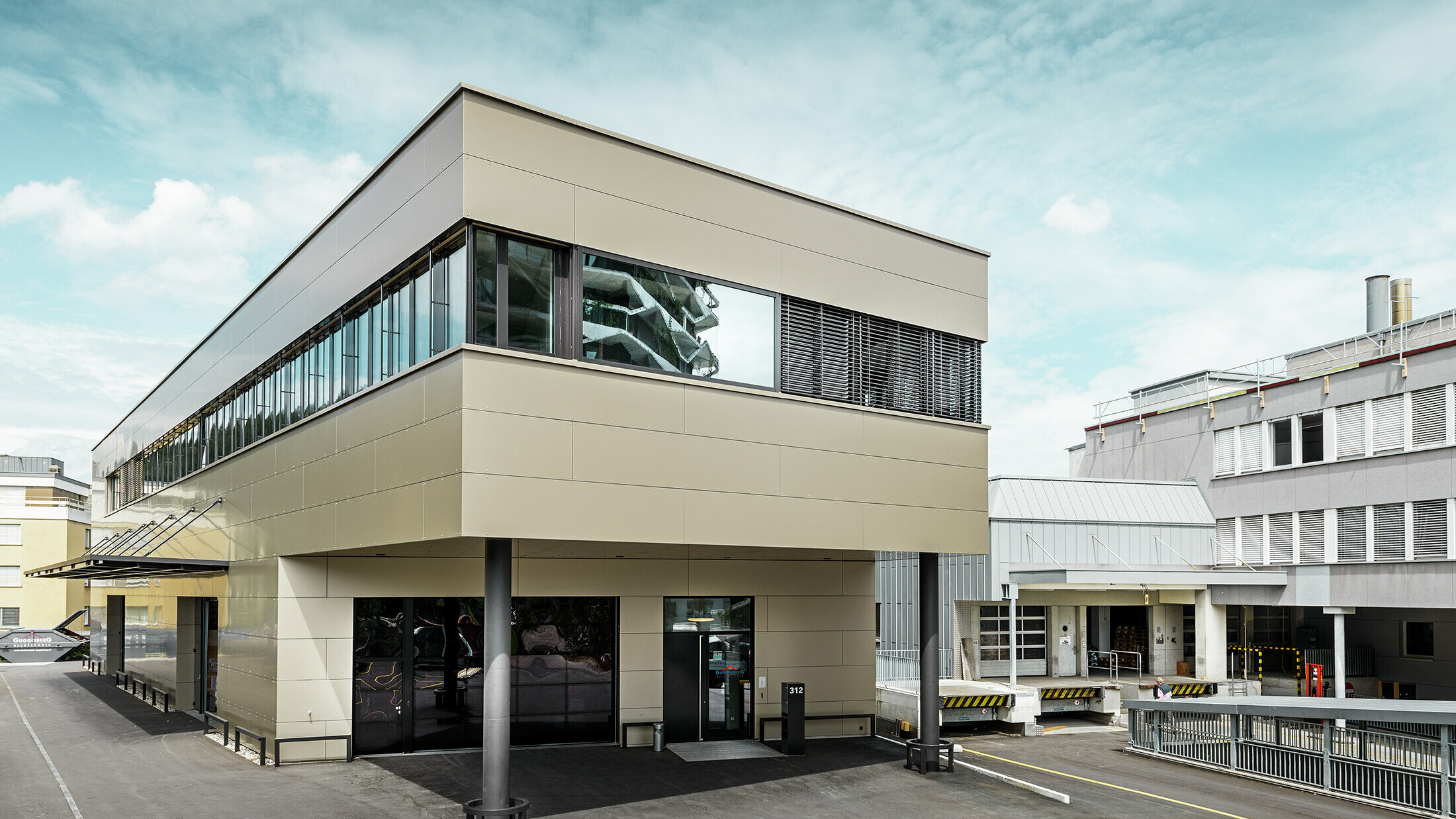

Firmengebäude mit gerundeten Außenecken, verkleidet mit der PREFA Aluminium Verbundplatte in Bronze und Schwarzgrau

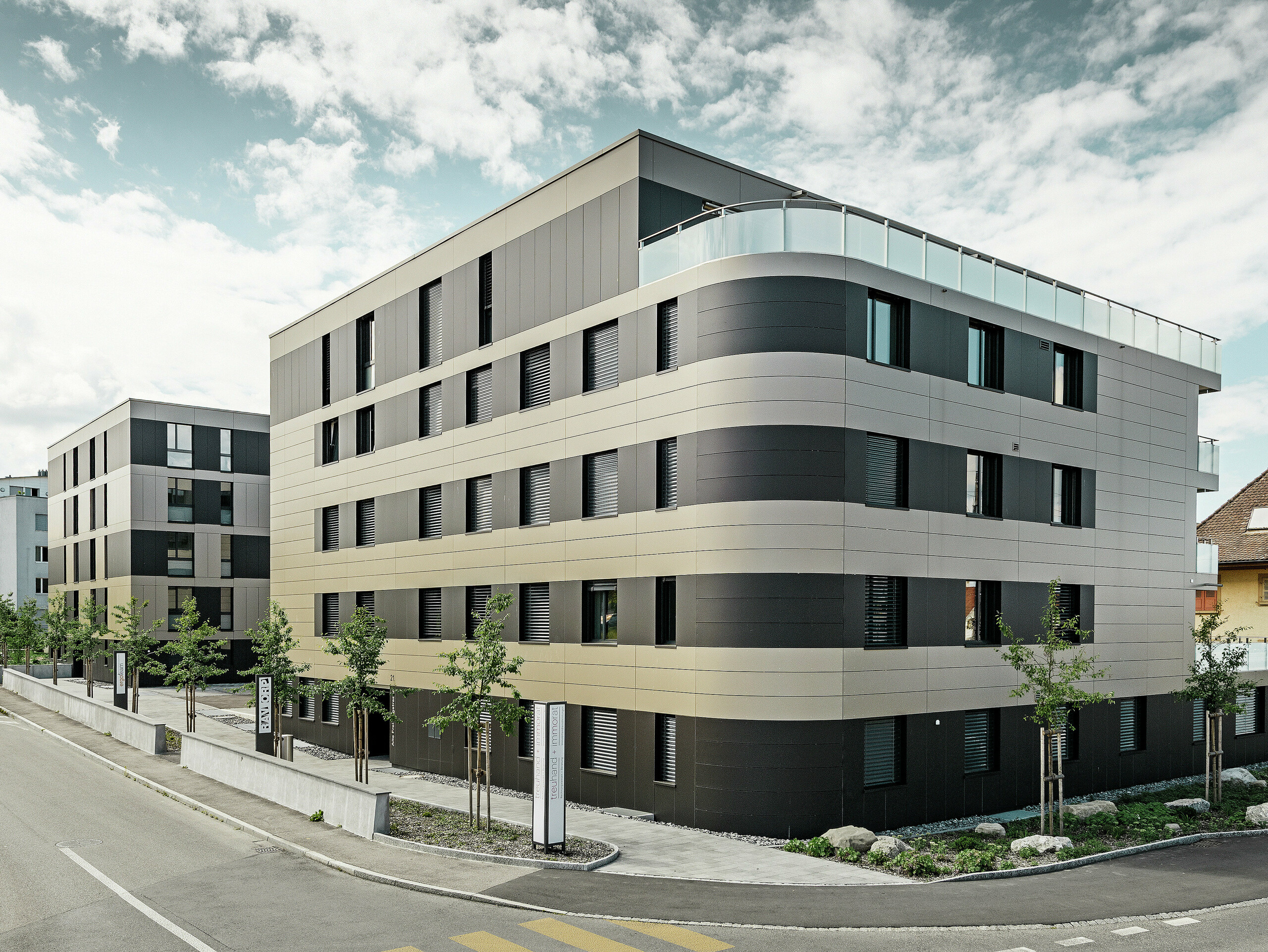

Complesso aziendale con angolari esterni arrotondati, rivestito con pannelli compositi in alluminio PREFA nei colori bronzo e grigio nero.

Difficilmente infiammabile

Solo la massima qualità per i requisiti più rigorosi. Per questo motivo, il pannello composito in alluminio PREFABOND è già provvisto di fabbrica di anima FR (fire retardant = difficilmente infiammabile). Per il suo comportamento al fuoco, l’anima FR corrisponde alla classificazione B-s1, d0 della norma EN 13501-1. Il pannello composito PREFABOND è disponibile su richiesta anche con anima A2 (completamente ignifuga), che per il suo comportamento al fuoco corrisponde alla classificazione A2-s1, d0 della norma EN 13501-1.

Resistenza alla temperatura

I pannelli compositi in alluminio PREFABOND sono ideali anche per le condizioni estreme. Possono essere utilizzati anche in un intervallo di temperatura compreso tra -40 e +80 °C.

Profilo di giunzione

Oltre a proteggere la sottostruttura, il profilo di giunzione orizzontale o verticale, può anche essere utilizzato come elemento di risalto visivo tra i pannelli. Il colore del profilo di giunzione può essere abbinato al colore del pannello, quindi volutamente discreto, oppure può essere fatto risaltare usando deliberatamente un colore più chiaro o più scuro rispetto al colore della facciata.

Animation der Fugenhinterlegung bei PREFA Aluminium Verbundplatten, PREFABOND

Tabella colori del pannello composito in alluminio

Il pannello composito in alluminio è disponibile in molti colori:

  • Sono disponibili su richiesta colori e gradi di lucentezza speciali.
  • Tutti i colori RAL sono disponibili su richiesta (a seconda della fattibilità).
  • Colori in giacenza a partire da 6 m²

Panoramica sui colori (14)

Nella tabella seguente sono riportati i colori in giacenza di PREFABOND:

Colore

Designazione

~ RAL

02 Anthrazit

P.10 antracite

7016

03 Schwarz

P.10 nero

9005

10 Prefaweiß

P.10 bianco prefa

9002

11 Nussbraun

P.10 testa di moro

8019

12 Silbermetallic

silver metallizzato

9006

17 Reinweiß

P.10 bianco puro

9010

17 Reinweiß

bianco puro

9010

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 grigio scuro

7043

20 Rauchsilber

grigio fumo

9007

23 Schwarzgrau

nero opaco

7022

44 Anthrazit matt

antracite opaco

7016

45 Bronze

bronzo

7048

47 Patina grau

patina grigio

7042

27 Aluminium gebürstet

alluminio spazzolato

Attenzione

  • I valori RAL indicati sono puramente orientativi (~) e possono a volte discostarsi ampiamente dal colore originale PREFA e dalla percezione soggettiva del colore.
  • Soprattutto per i colori di qualità P.10, vista la struttura della superficie, è difficile definire un codice di colore preciso. Inoltre, i colori da Doga PREFA P.10 grigio pietra, P.10 marrone sahara, P.10 patina verde, rovere naturale, patina grigio, noce scuro e rovere grigio si ispirano a effetti cromatici naturali e presentano più tonalità di colori.
  • Nastri & lastre alluminio naturale: Le alterazioni dell’aspetto delle superfici provocate da operazioni di messa in opera e influssi ambientali non sono coperte dalla garanzia. Leggere attentamente il foglio delle istruzioni.
  • Potrebbero verificarsi differenze di colore con i colori metallici.
  • Per un’esatta individuazione del colore di elementi costruttivi complementari va quindi sempre preso a riferimento un campione originale.

Un rivestimento moderno per il tuo balcone

Il pannello composito in alluminio PREFABOND è adatto anche per il rivestimento di balconi: Il rivestimento superficiale di alta qualità protegge i pannelli dagli agenti atmosferici per decenni ed è estremamente stabile nel colore e resistente alla sporcizia. I pannelli rivestiti su entrambi i lati sono disponibili su richiesta e in base alla fattibilità.

Il rivetto per balconi in acciaio inossidabile da 5 × 14 mm e diametro della testa di 15 mm è ideale per il fissaggio dei pannelli PREFABOND e i pannelli a profilo a zeta e ondulato ai rivestimenti di balconi e parapetti. Il rivetto per balcone viene testato nel sistema per garantire i maggiori requisiti di sicurezza anticaduta. Questi sono dimostrati peraltro dalla prova ad impatto del pendolo secondo le specifiche della direttiva ETB (componenti che proteggono dalla caduta) ed EN 12600:2002-11 in collaborazione con un istituto di collaudo esterno.

Balkonverkleidungen mit gelochten Aluminium Verbundplatten von PREFA

Informazioni tecniche sul pannello composito in alluminio

Verniciatura lato a vista:

DURAGLOSS 5000 è una verniciatura esclusiva di Arconic, di nuova concezione, ricavata da resine polimeriche di alta qualità, disponibile in molti colori. Il grado di brillantezza è compreso tra 3 e 80%.

Anima:

Anima FR (fire retardant)

Verniciatura posteriore:

Vernice protettiva: adatta all'incollaggio, offre una buona protezione dalla corrosione. Le frecce sul retro indicano la direzione della verniciatura. Questo consente il corretto allineamento dei pannelli alla facciata, soprattutto per quanto riguarda i colori metallizzati.

Dimensioni standard:

Spessore: 4 mm; Larghezza: 1535mm; Lunghezza: 4010 mm

Peso Pannello Composito FR:

4 mm = 7,6 kg/m²


3,4 volte più leggero dell'acciaio e 1,6 volte più leggero del puro alluminio.

Classificazione resistenza al fuoco (Pannello Composito FR):

Austria (EN 13501) – B-s1-d0
Germania (DIN) – B1


Svizzera (VKF) – 5.3

Resistenza alla temperatura

Da -50°C a +80°C

Dilatazione termica lineare

A = 0,024 mm/m /°C (definito in base allo spessore della lamiera di alluminio)

Dilatazione con 60°C di differenza di temperatura

1,4 mm al Metro

Fissaggio

su sottostruttura in legno: viti / colla
su sottostruttura in alluminio: rivettato/ avvitato/ incollato
come da requisiti statici

* anima A2 su richiesta

Pannello composito in alluminio – accessori

Per un elenco completo e dettagliato dei prodotti accessori, consultare il nostro listino prezzi (solo per le aziende produttrici).

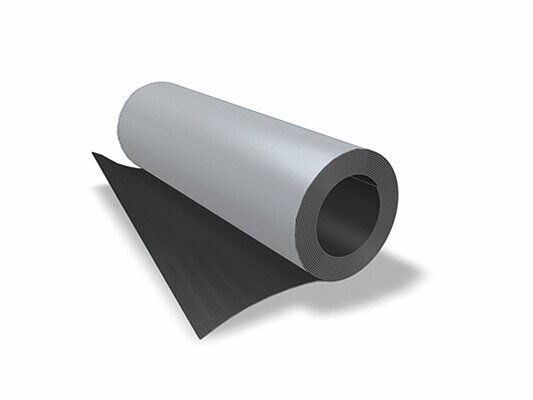

Nastro per lattoneria

1.100 mm, 1.200 mm

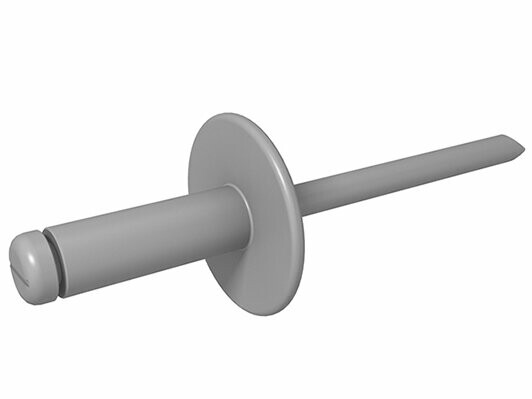

Rivetto per facciata

Per fissaggio su sottostruttura in metallo; 5 × 14 mm, diametro testa: 16 mm

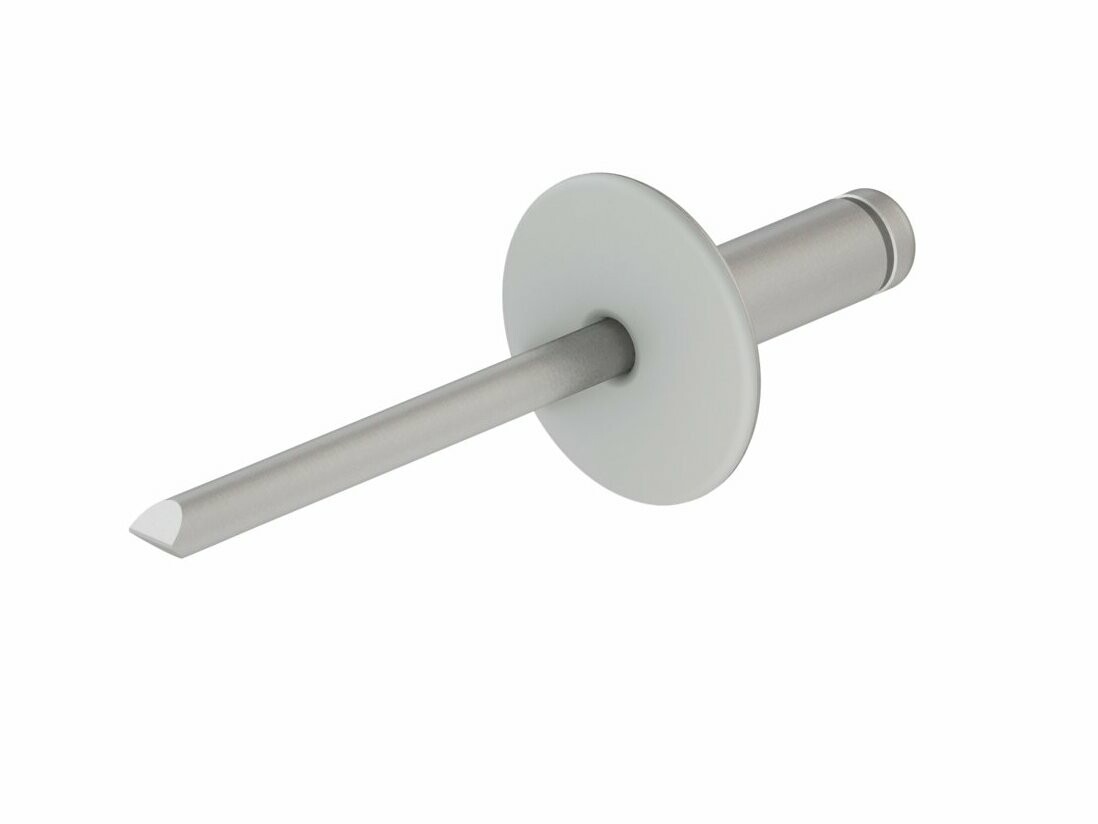

Rivetto per balcone

Per fissaggio su sottostruttura in metallo; 5 × 14 mm, diametro testa: 15 mm

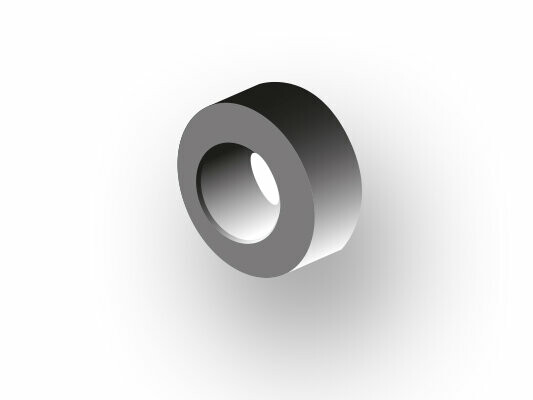

Anello per punto fisso

8,5 × 5,1 mm, Per la riduzione del foro da ⌀ 8,5 mm a ⌀ 5,1 mm

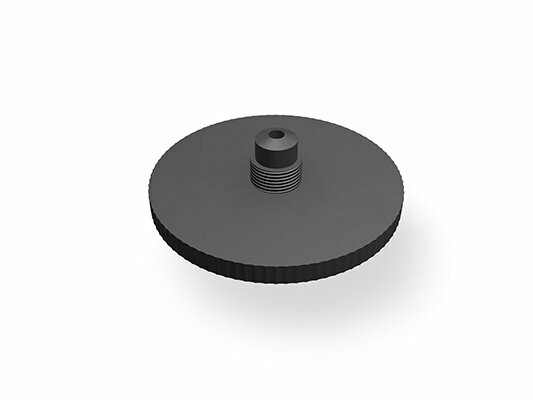

Piastra per rivettatrice per rivetto per balcone

Per fissaggio su sottostruttura in metallo; diametro esterno: 30 mm

Piastra per rivettatrice per rivetto per facciata

Evita la compressione del pannello composito PREFABOND durante la posa; diametro esterno: 49 mm

Mandrino manuale

Diametro del foro: 9,5 mm (pannello composito in alluminio)

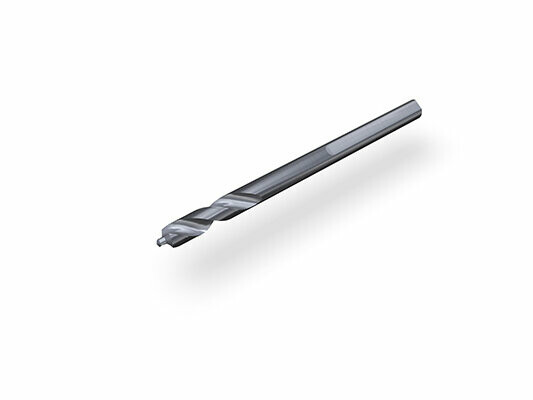

Punta speciale per sottostrutture metalliche

Ø 5,1 × 85 mm

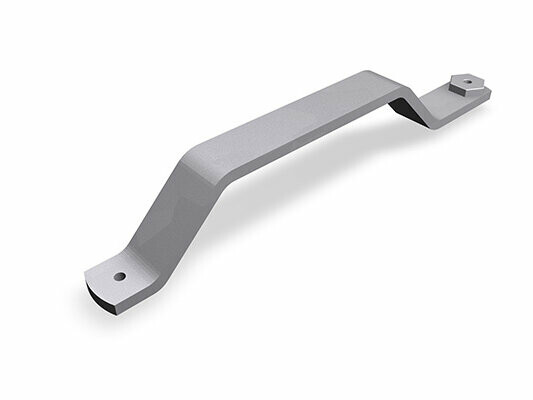

Arco ausiliario per sottostrutture metalliche

Ø 9,5/5,1 mm

Vite per facciata per sottostrutture in legno

4,8 × 30 mm, diametro testa: 16 mm; completa di guarnizione-puntale per facciata, Ø 14 × 4 mm

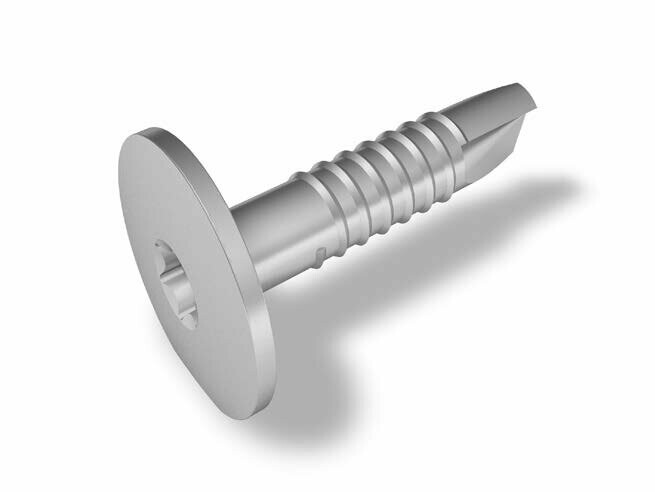

Vite per facciata per sottostrutture in alluminio

5,5 × 25 mm, Ø 11 × 4 mm, testa 16 mm

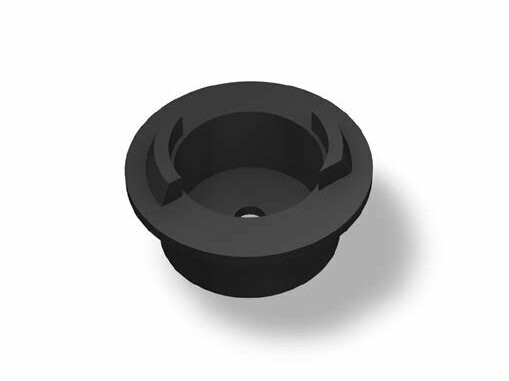

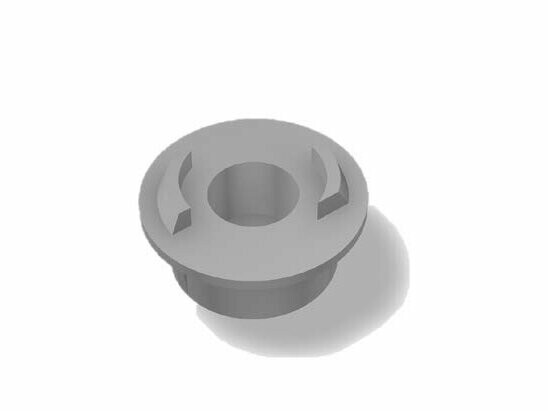

Anello per punto fisso per vite per facciata (sottostruttura in alluminio)

Ø 11 × 4 mm, per la riduzione del foro di trivellazione da 11 a 5,8 mm

Anello per punto scorrevole per vite per facciata (sottostruttura in alluminio)

Ø 11 × 4 mm, per la riduzione del foro di trivellazione da 11 a 8,4 mm

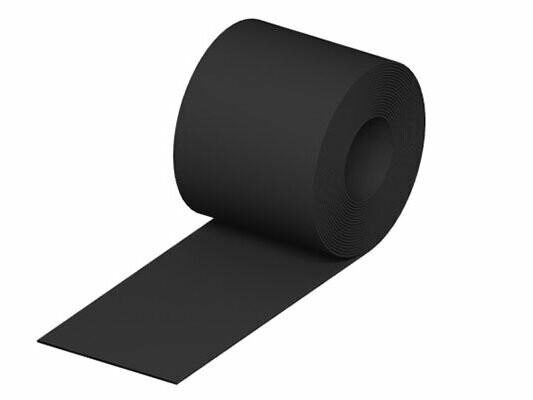

Nastro coprifuga in EPDM

70 × 0,75 mm, 135 × 0,75 mm; per proteggere la fuga verticale su sottostrutture in legno; autoadesivo su un lato o non autoadesivo

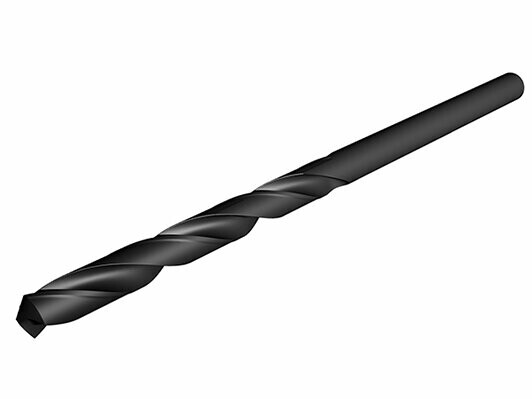

Punta speciale per sottostrutture in legno

Ø 3,3 mm, DIN 338

Arco ausiliario per sottostrutture in legno

Ø 9,5/3,3 mm, diametro del foro 9,5 mm (pannello composito in alluminio)/ 3,3 mm (sottostruttura)

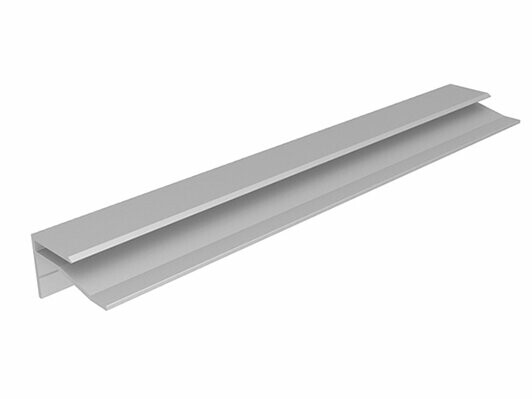

Profilo a F per PREFAbond

3.000 mm

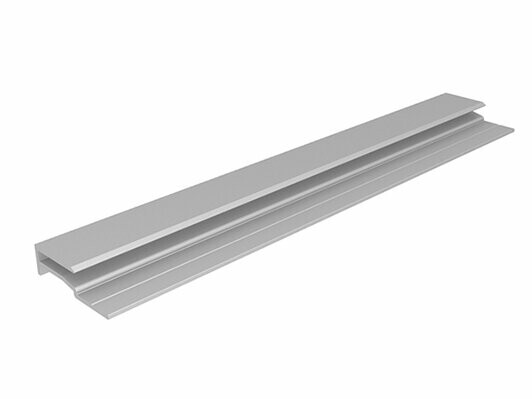

Profilo a U per PREFABond

3.000 mm

Fresa per scanalature a V a 90°

Per la lavorazione di pannelli PREFABOND con anima FR

Fresa per scanalature a V a 135°

Per la lavorazione di pannelli PREFABOND con anima FR

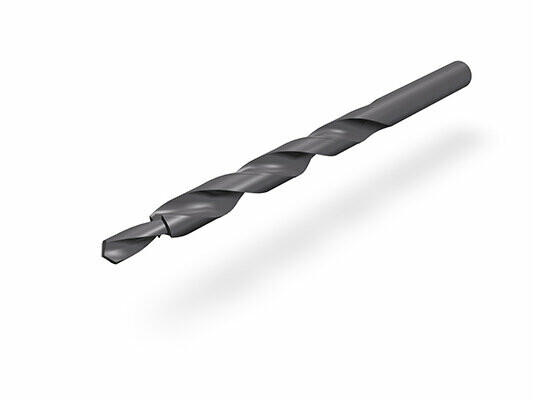

Punta scalare

Per la lavorazione di pannelli PREFABOND con anima FR e la pre-foratura della sottostruttura metallica

PREFA Spiralbohrer HSS Smart Step für hochpräzise, kreisrunde Bohrungen bei handgeführtem Einsatz für PREFABOND Aluminium Verbundplatten​.

Punta elicoidale HSS Smart step

Punta elicoidale per PREFABOND, per una foratura circolare di alta precisione da usare a mano.

Guarnizione-puntale per facciata

Ø 14 × 4 mm, per allineare e sigillare l’ingresso della vite di fissaggio per pannelli compositi PREFABOND su sottostruttura in legno

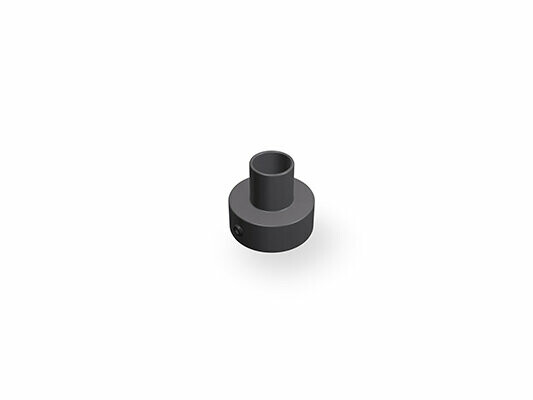

Adattatore per trapano con punta scalare

Ø 9,5 × Ø 5,1 mm

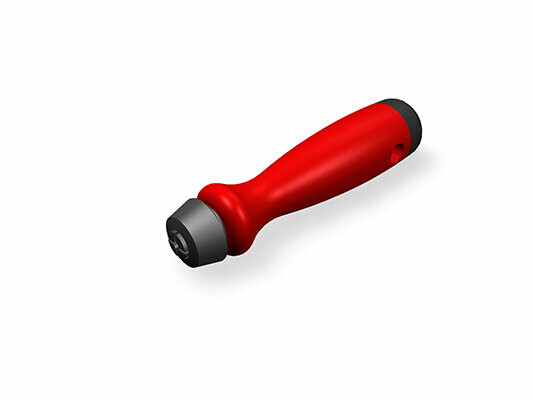

Impugnatura per sbavatore

Modello S/E, per il montaggio diretto di lame di ⌀ 3,2 mm, per la lavorazione di pannelli PREFABOND.

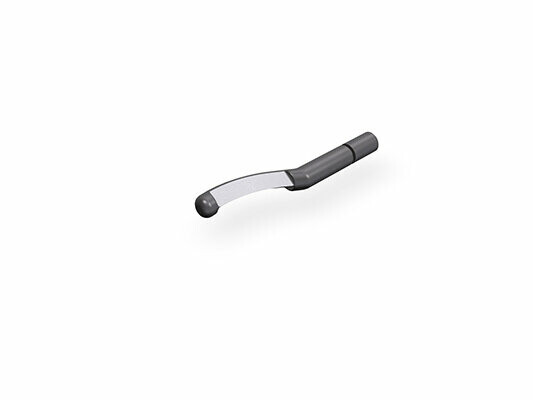

Lame per sbavatore

S10/E100, Ø 3,2 mm; Ø 3,2 mm; per la lavorazione di pannelli PREFABOND

LT-XT Tool TX 25

Per avvitare le viti per facciata PREFABOND (diametro testa 16 mm) per le sottostrutture in alluminio.

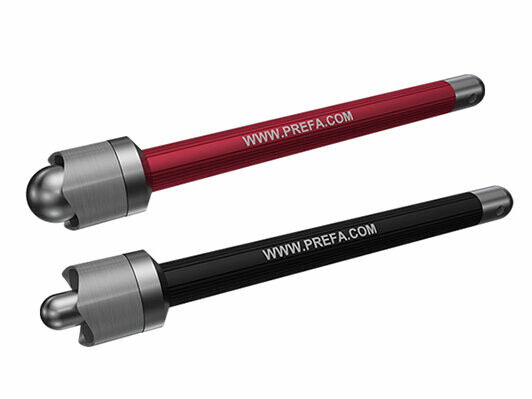

Tagliapellicola

Tagliapellicola per punti fissi (⌀ 5,1 mm) o tagliapellicola per punti scorrevoli (⌀ 9,5 mm)

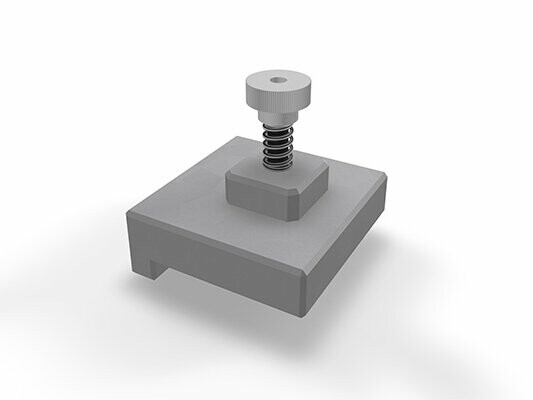

Dima di montaggio per PREFABond

Larghezza della fuga: 8 mm o 10 mm. adatto per fughe verticali e orizzontali.

Ventosa e dado di ricambio

-
