La leggera scandola DS.19 in alluminio mostra i propri punti di forza sia sulle superfici di dimensioni più ridotte che nei grandi progetti. Grazie al sistema di aggraffatura di ancoraggio, le scandole DS.19, così come tutti i prodotti per copertura PREFA, si rivelano enormemente resistenti ai carichi di vento e agli agenti atmosferici. Grazie allo speciale design, mostranoe il loro lato migliore anche in termini di estetica.
Le scandole DS.19 si prestano per tetti classici, dalla struttura tradizionale, ma possono dar vita ad interessanti contrasti anche nell’architettura moderna.
Vantaggi delle scandole PREFA DS.19
Per ogni progetto
dal più piccolo al più grande
Aspetto moderno & varietà di colori in qualità P.10
Disponibili in numerosi colori standard con superficie goffrata, su richiesta anche nella finitura liscia.
40 anni di garanzia
Versatilità nell’impiego
tilizzabile a partire da una pendenza del tetto di 17 gradi
Per ogni progetto
dal più piccolo al più grande
Aspetto moderno & varietà di colori in qualità P.10
Disponibili in numerosi colori standard con superficie goffrata, su richiesta anche nella finitura liscia.
40 anni di garanzia
Versatilità nell’impiego
tilizzabile a partire da una pendenza del tetto di 17 gradi
Tabella colori della scandola DS.19
La gamma di colori della scandola DS.19 PREFA spazia dal classico look mattone alle moderne tonalità di grigio fino al marrone naturale. I seguenti colori del tetto PREFA sono disponibili come colori standard:
Panoramica sui colori (10)
Colore |
Designazione |
~ RAL |
|
P.10 marrone |
7013 |
|
P.10 antracite |
7016 |
|
P.10 nero |
9005 |
|
P.10 rosso cotto |
8004 |
|
P.10 rosso ossido |
3009 |
|
P.10 verde muschio |
6005 |
|
P.10 grigio chiaro |
7005 |
|
P.10 testa di moro |
8019 |
|
P.10 grigio scuro |
7043 |
|
P.10 grigio pietra |
7031 |
Attenzione
- I valori RAL indicati sono puramente orientativi (~) e possono a volte discostarsi ampiamente dal colore originale PREFA e dalla percezione soggettiva del colore.
- Soprattutto per i colori di qualità P.10, vista la struttura della superficie, è difficile definire un codice di colore preciso. Inoltre, i colori da Doga PREFA P.10 grigio pietra, P.10 marrone sahara, P.10 patina verde, rovere naturale, patina grigio, noce scuro e rovere grigio si ispirano a effetti cromatici naturali e presentano più tonalità di colori.
- Nastri & lastre alluminio naturale: Le alterazioni dell’aspetto delle superfici provocate da operazioni di messa in opera e influssi ambientali non sono coperte dalla garanzia. Leggere attentamente il foglio delle istruzioni.
- Potrebbero verificarsi differenze di colore con i colori metallici.
- Per un’esatta individuazione del colore di elementi costruttivi complementari va quindi sempre preso a riferimento un campione originale.
Lasciatevi ispirare dai progetti realizzati con la scandola DS.19 PREFA.
Sia che desideriate realizzare una nuova copertura o che vogliate ristrutturare il vecchio tetto, nella nostra galleria referenze e galleria di ristrutturazioni troverete diversi progetti con le scandole PREFA DS.19 in alluminio da cui prendere spunto. Potete scoprire alcune referenze PREFA anche qui:

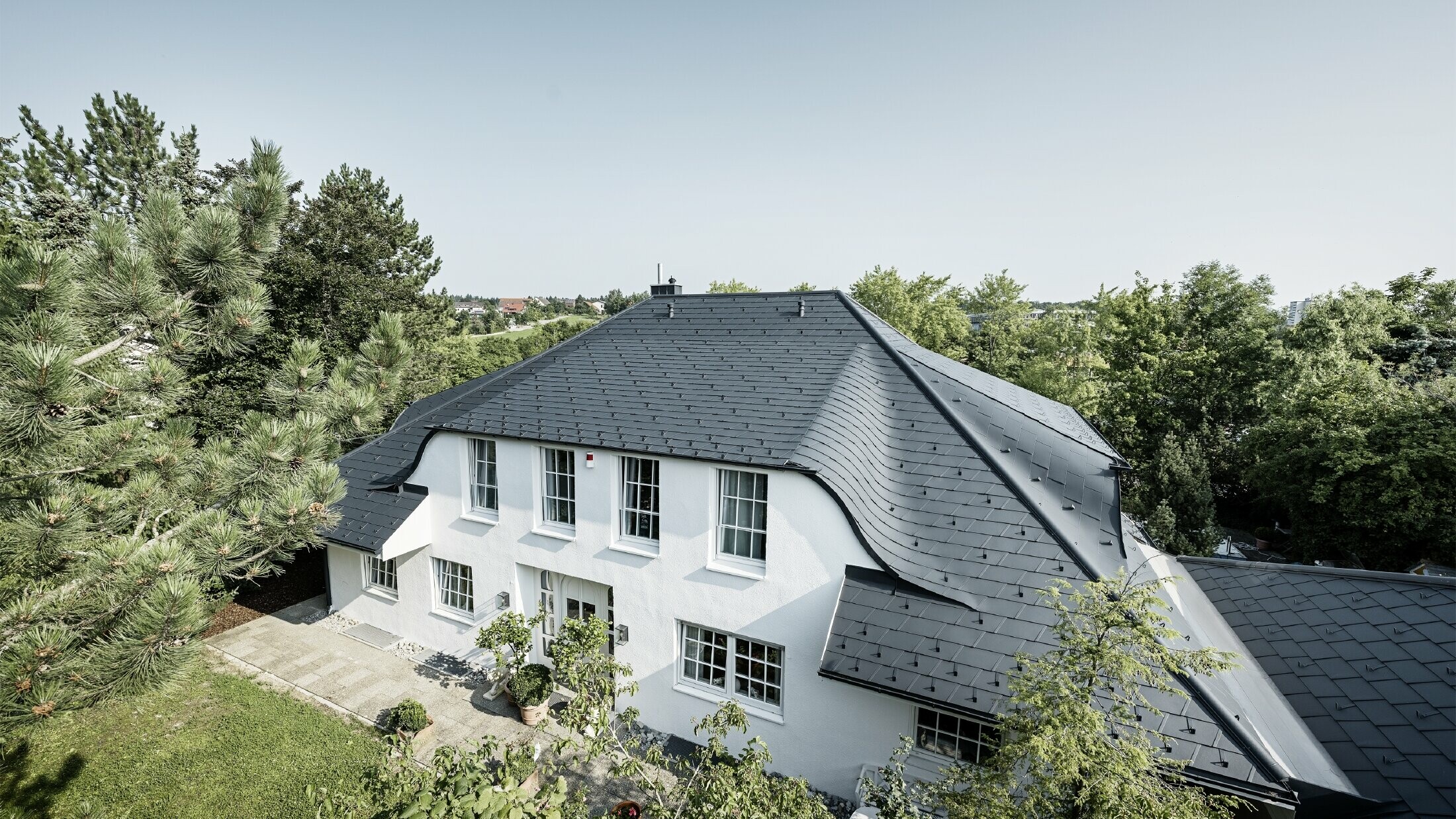

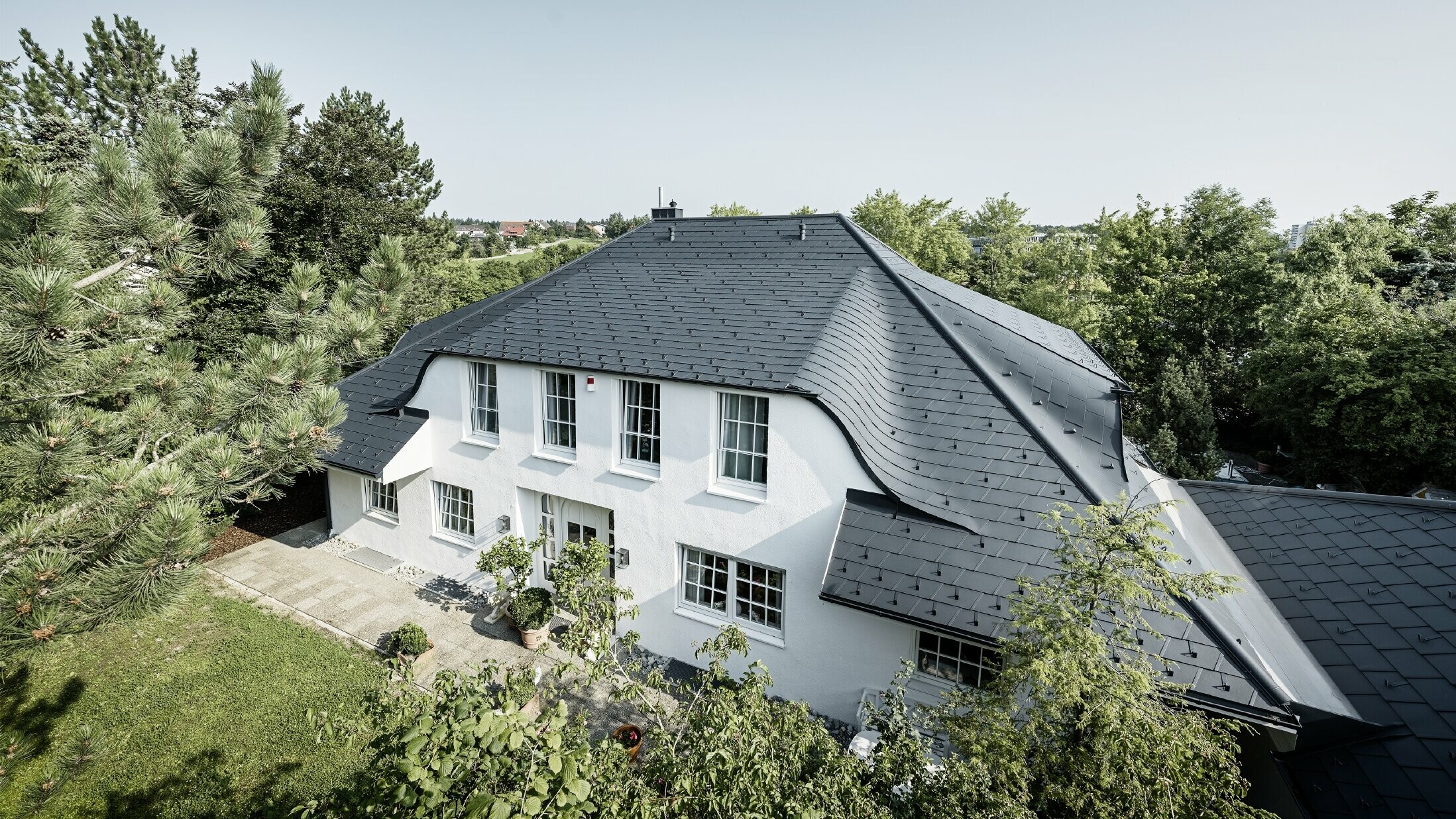

Tetto a padiglione con abbaino curvo con scandole DS.19 PREFA in antracite

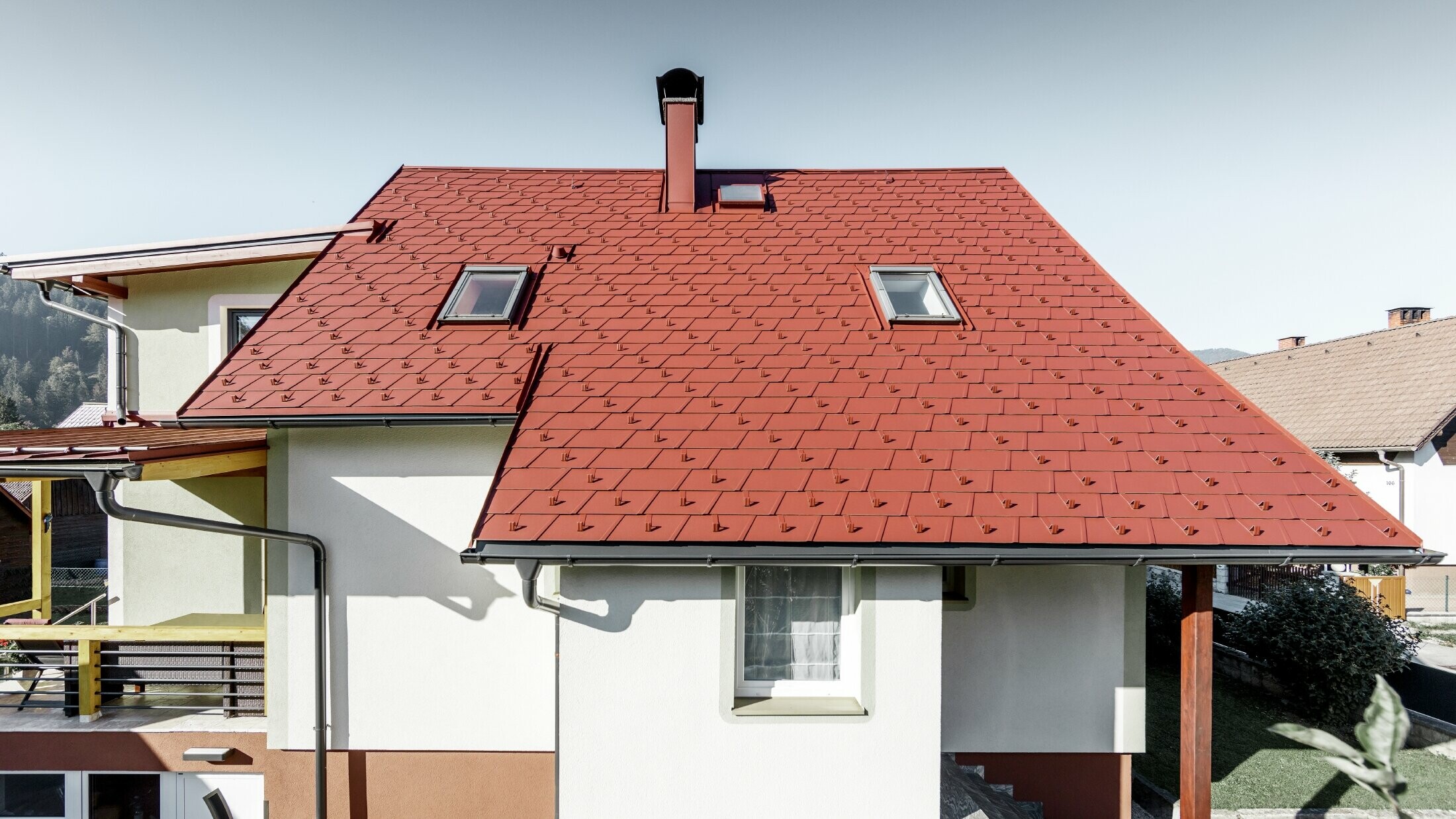

PREFA scandola DS.19 in rosso ossido ristrutturazione del tetto

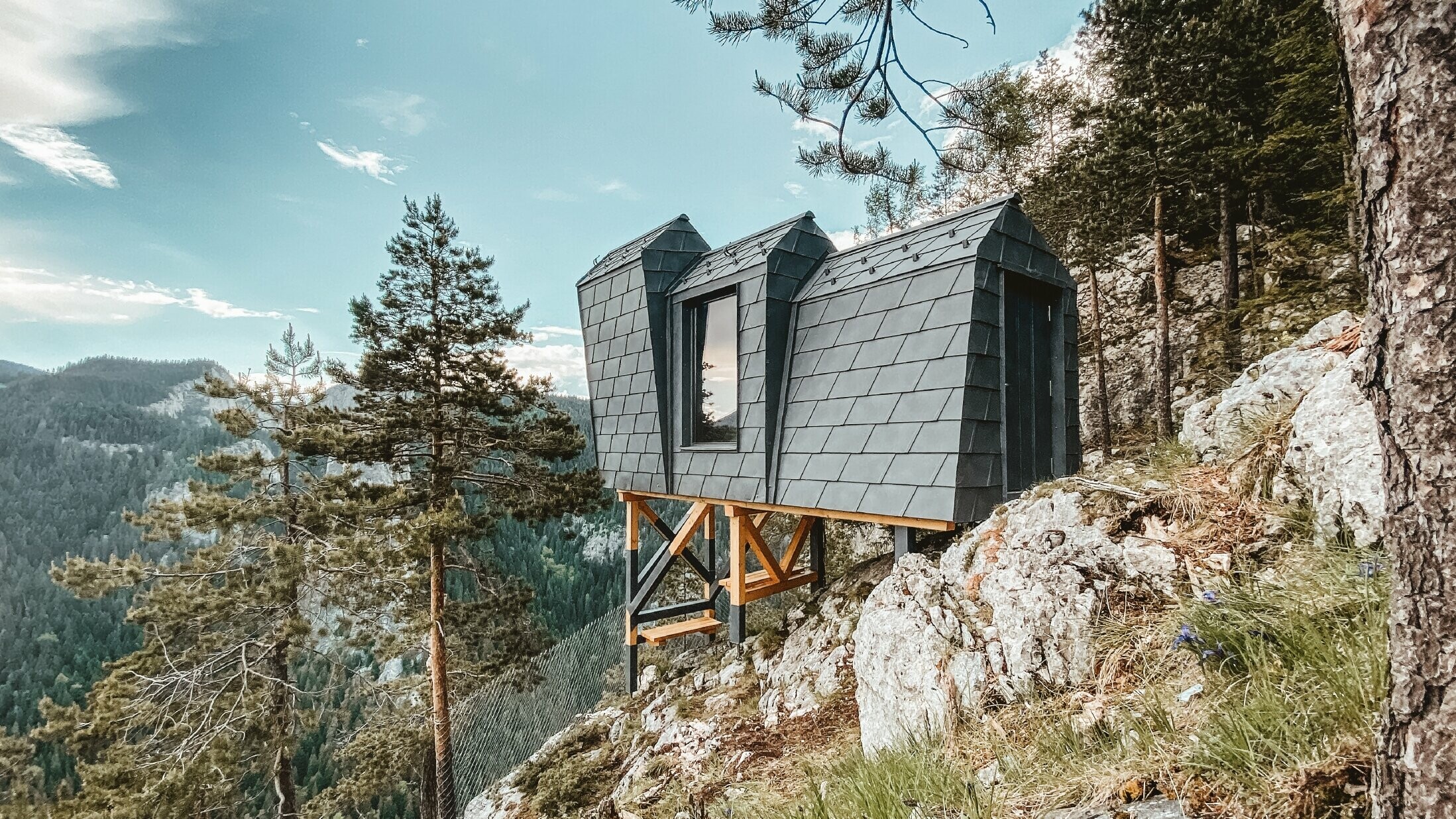

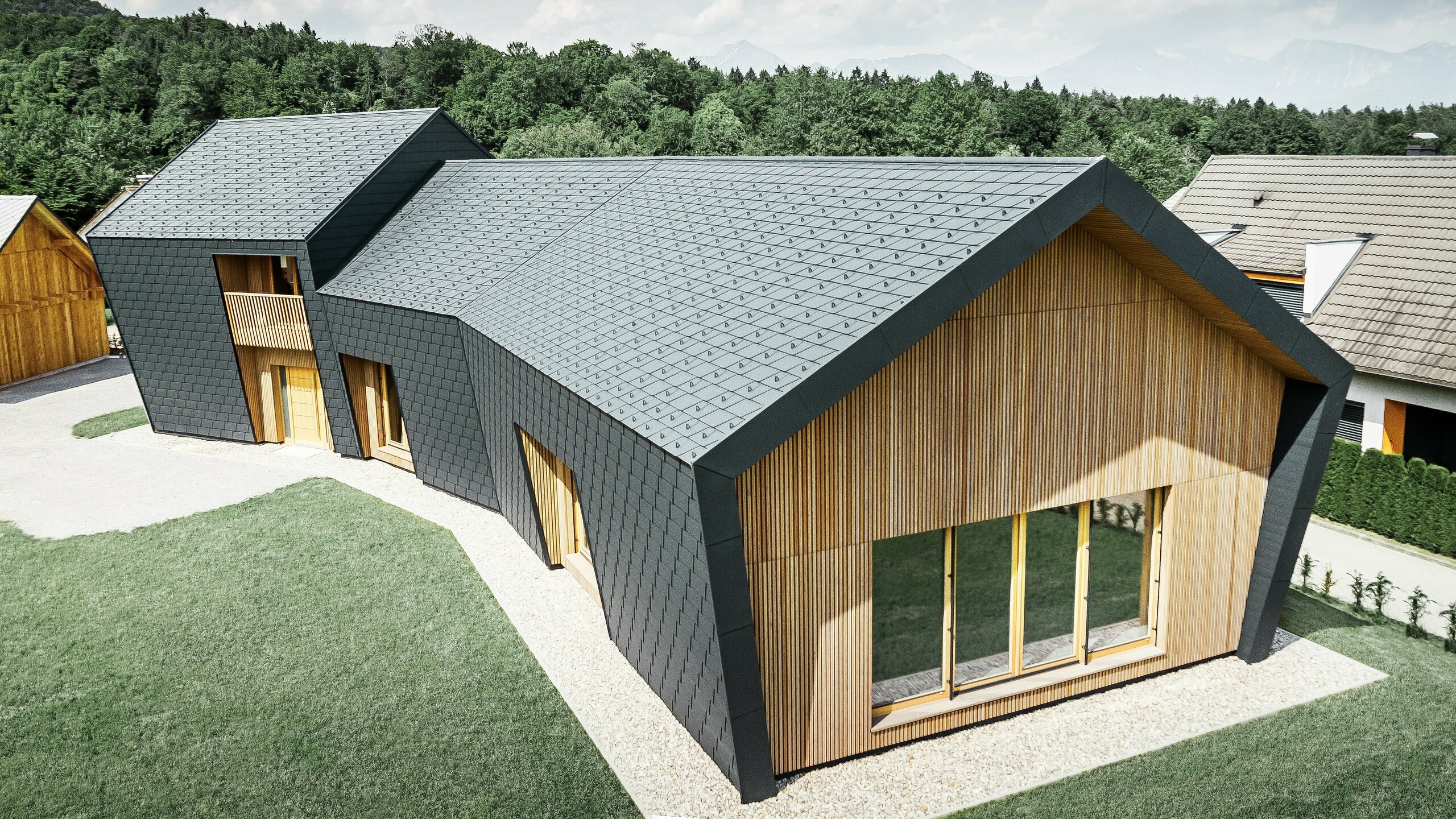

Tetto e facciata della palestra d’arrampicata con scandole DS.19 in antracite

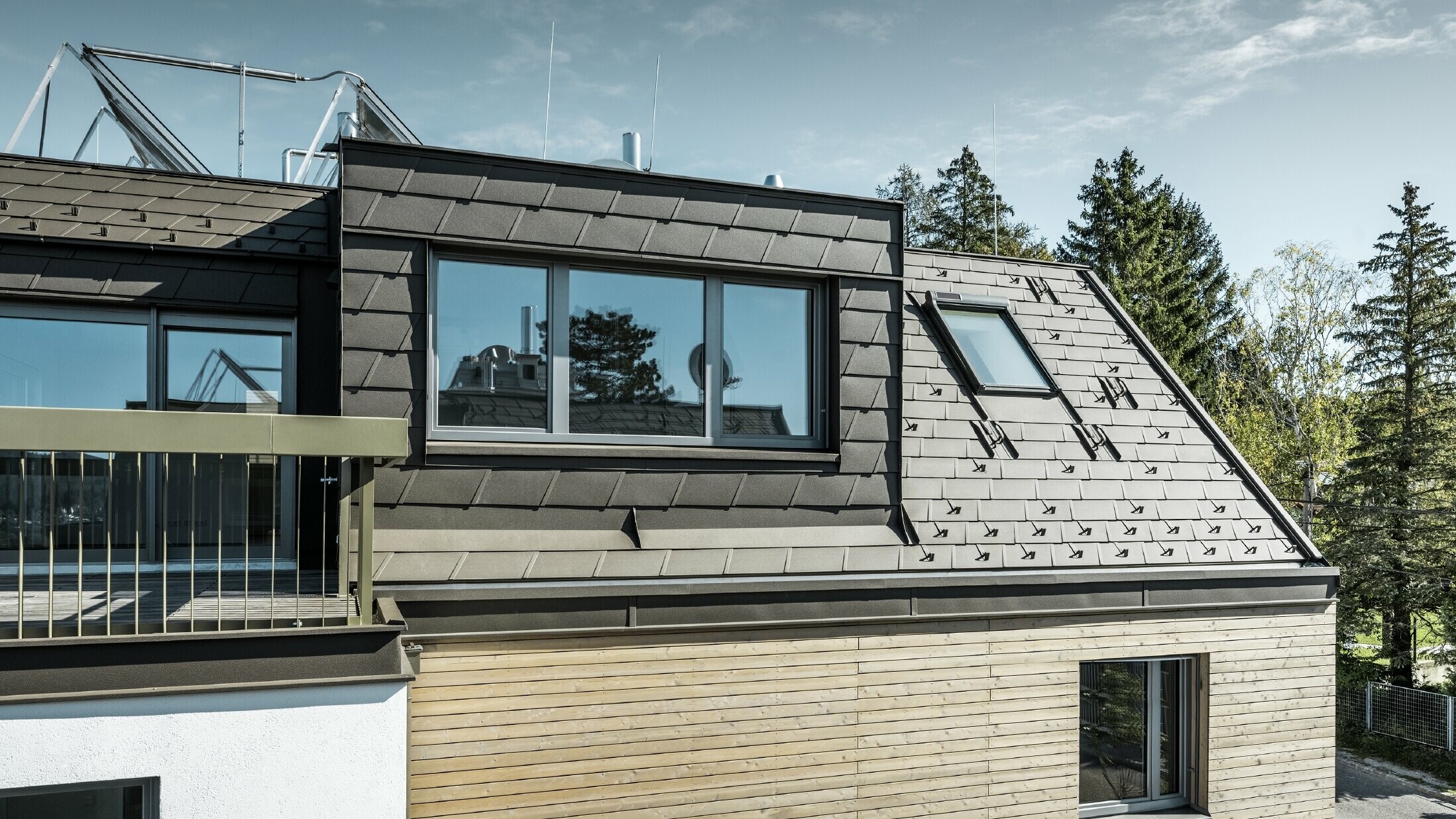

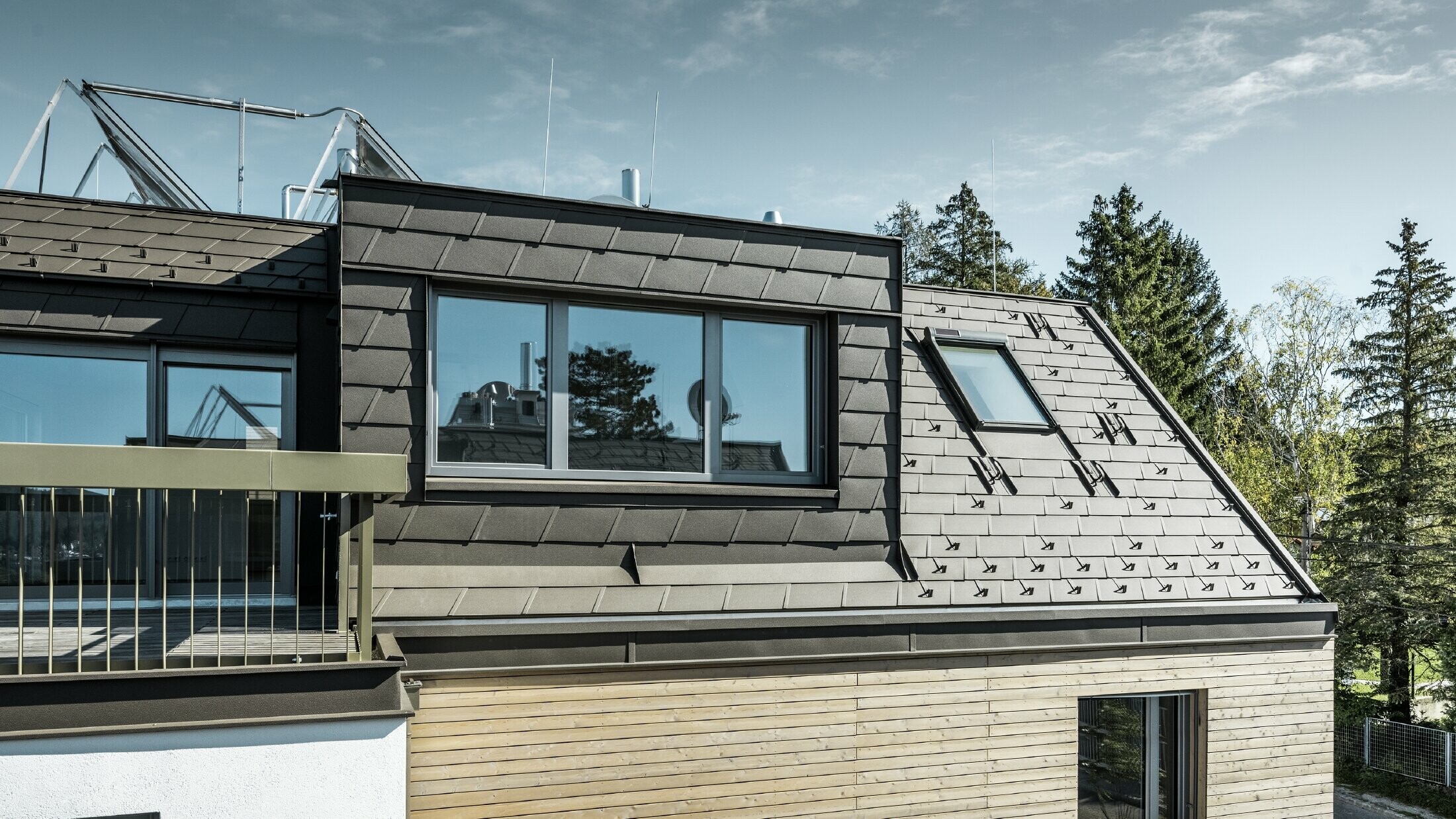

Rivestimento del sottotetto con scandole DS.19 in P.10 marrone
Potrebbe interessarvi anche: Scandola classica
La scandola in alluminio di piccolo formato e particolarmente leggera e rivela i suoi particolari punti di forza sia sulle superfici di piccole dimensioni che nei grandi progetti. Con la scandola è possibile realizzare in modo ottimale non solo semplici nuove coperture, ma anche complessi progetti di ristrutturazione.
Avete ancora domande sulla scandola PREFA DS.19?
Purtroppo non è possibile fornire in questa sede un prezzo indicativo, e nemmeno possiamo dire, ad esempio, che una tegola o una scandola per facciata abbiano un determinato prezzo in €/mq.
Non è così semplice: le coperture e le facciate PREFA richiedono un calcolo accurato da parte del posatore specializzato I nostri esperti potranno fornirti un'offerta personalizzata in base alle tue esigenze e alle condizioni della tua casa. Nel calcolo confluiscono molti fattori, come la struttura del tetto, l'inclinazione e le condizioni dell'edificio.
Ai sensi della norma ÖVE/ÖNORM EN 62305-3, le coperture in metallo vengono considerate componenti naturali di un sistema parafulmine. I nastri di copertura PREFA (Prefalz e Falzonal) sono quindi consentiti come componenti naturali del dispositivo parafulmine e le parti più piccole PREFA (tegole, scandole, FX.12, scaglie) come dispositivi di captazione naturale del sistema parafulmine (installazione di un dispositivo parafulmine supplementare e collegamento a terra).
Dato il peso modesto, le tegole, scandole e scaglie PREFA e i pannelli FX.12 sono perfetti per la ricopertura di vecchi tetti. La posa sopra la copertura preesistente (ad esempio tegole bituminose o nastri bituminosi) può essere eseguita velocemente. I presupposti per una possibile ricopertura sono una sottostruttura integra, la giusta pendenza e il rispetto delle norme tecniche e delle regole strutturali!
Nel caso in cui, dopo una forte grandinata, la funzionalità della copertura non sia pregiudicata ma siano visibili evidenti danni estetici come ammaccature, ricordiamo che esiste la possibilità di assicurarsi anche contro questo tipo di danni oltre che contro quelli funzionali. Per assicurazioni già stipulate consigliamo quindi di verificare la validità anche per danni “solamente” estetici.
Consiglio degli esperti: L’applicazione del nastro fonoassorbente rende la scandola DS.19 più silenziosa
I tetti in alluminio sono più silenziosi di quanto si creda. I suoni sono percepiti in modo diverso da ogni persona. Per ridurre al massimo le emissioni sonore, la scandola PREFA DS.19 è dotata di un nastro fonoassorbente (FD.TEC). Per un comfort abitativo ancora maggiore, raccomandiamo di utilizzare anche uno strato separatore più spesso.

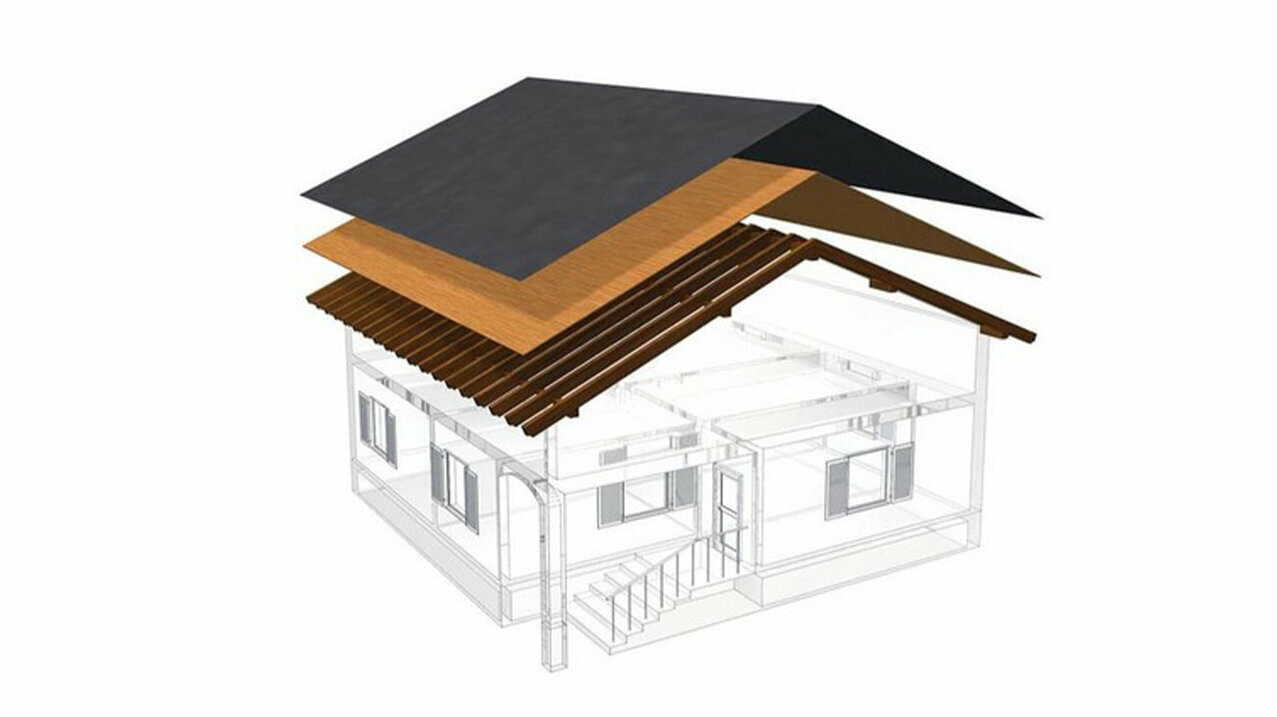

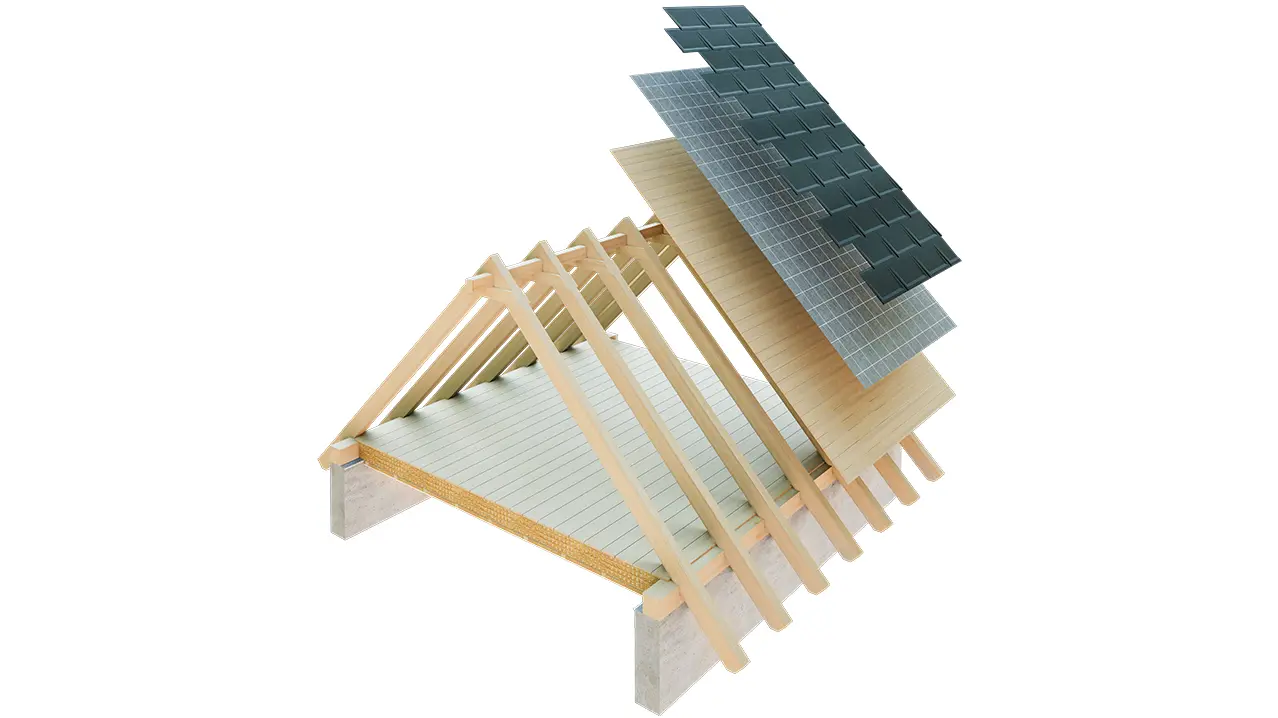

Struttura del tetto
I tetti in alluminio PREFA sono progettati con una sottostruttura ventilata, quindi presentano un piano di ventilazione tra il manto di copertura e la coibentazione. Grazie a questo sistema è possibile eliminare l’eventuale condensa.
Perlopiù, il manto di copertura è ventilato, come si può vedere nella prima figura. È però possibile ventilare anche l’intero sottotetto (figura a destra).
Informazioni tecniche
Materiale |
alluminio preverniciato, spessore 0,7 mm |
|---|---|
Superficie standard |
goffrato |
Dimensioni |
480×262 mm (copertura utile), cioè 8 pz./m² |
Peso |
ca. 2,75 kg/m² |
Pendenza minima del tetto |
17° (ca. 31%) |
Sottostruttura e strato separatore* |
Su tavolato (min. 24 mm di spessore); dai 17 ai 25° è necessaria una membrana bituminosa; a partire da un carico regolare di neve di 3,25 kN/m² o nelle categorie di esposizione 0, I e II (secondo l’Eurocodice), è obbligatoria la posa su tavolato con membrana bituminosa. * Osservare le normative nazionali e gli standard di settore vigenti nel Paese di posa. |
Fissaggio standard |
indiretto, 1 graffetta di trattenuta brevettate e 1 chiodo zigrinato per scandola DS.19 (cioè 8 graffette di trattenuta e chiodi zigrinati al m²) |
Accessori per scandola DS.19
Qui troverete una lista con gli accessori per la scandola DS.19, dalle grondaline di partenza e i copricolmi ventilati fino ai nasi fermaneve, griglie pedonabili e raccordi per abbaini.
Per un elenco completo e dettagliato dei prodotti accessori, consultare il nostro listino prezzi (solo per le aziende produttrici).

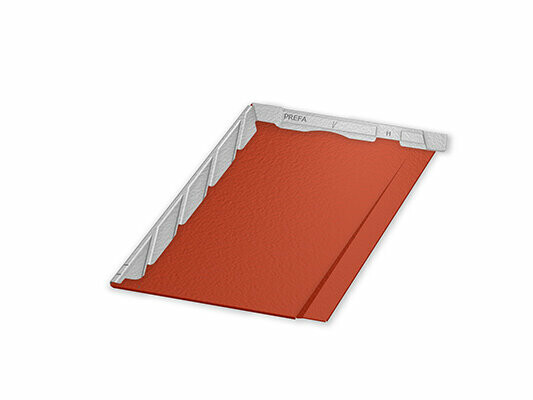

Scandola XL DS.19
245 × 262 mm attenzione: non adatta per la realizzazione di un’intera copertura

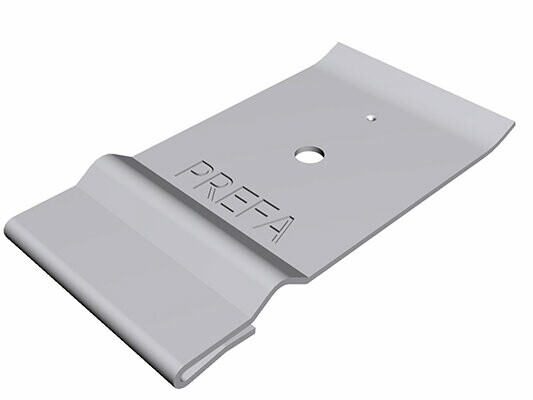

Graffetta di trattenuta brevettata
Per tegola, scandola e DS.19; materiale: lega di alluminio naturale
Grondalina di partenza per scandola, scaglie tegola, FX.12 und R.16
1800 × 158 × 1,00 mm, preforata
Copricolmo ventilato
3.000 × 1,00 mm, 1.200 × 1,00 mm, copricolmo ventilato autoportante per tetti ventilati
Testa per copricolmo ventilato
-
Copricolmo e displuvio
500 × 1,00 mm
Testa per copricolmo
-
Mantovana
95 × 2.000 × 0,70 mm, con lamierino di fissaggio
Compluvio con ripiega di sicurezza
3.000 mm, con doppia piega
Griglia anti-volatile
125 × 2.000 × 0,7 mm, con fori circolari Ø 5/7 mm
Lamiera per aerazione
Con fori quadri 6 mm, nei colori marrone/antracite e grigio chiaro/grigio chiaro, Dimensioni: 1,00 × 250 mm und 1,00 × 333 mm
Scossalina
230 × 2.000 × 0,70 mm

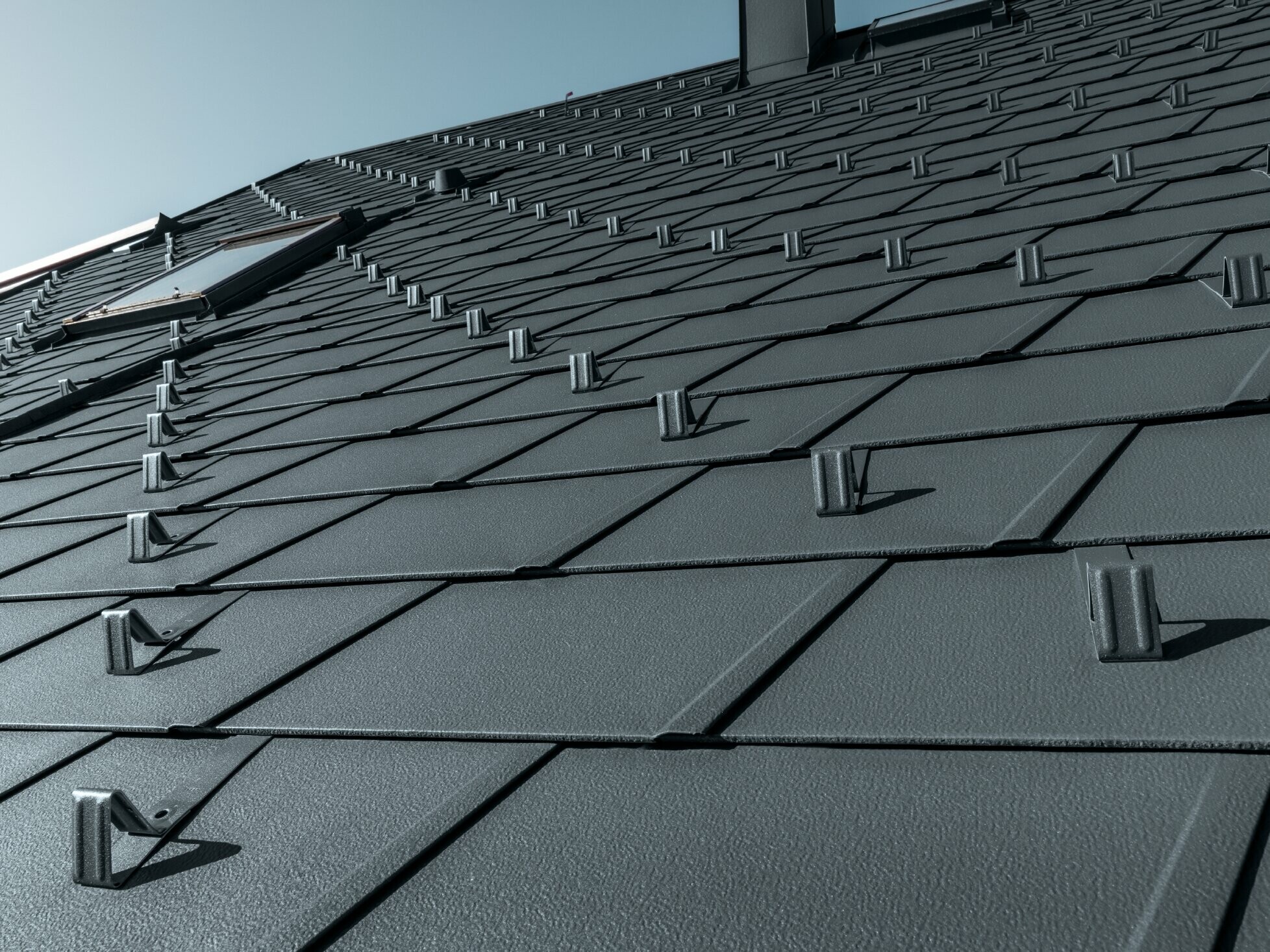

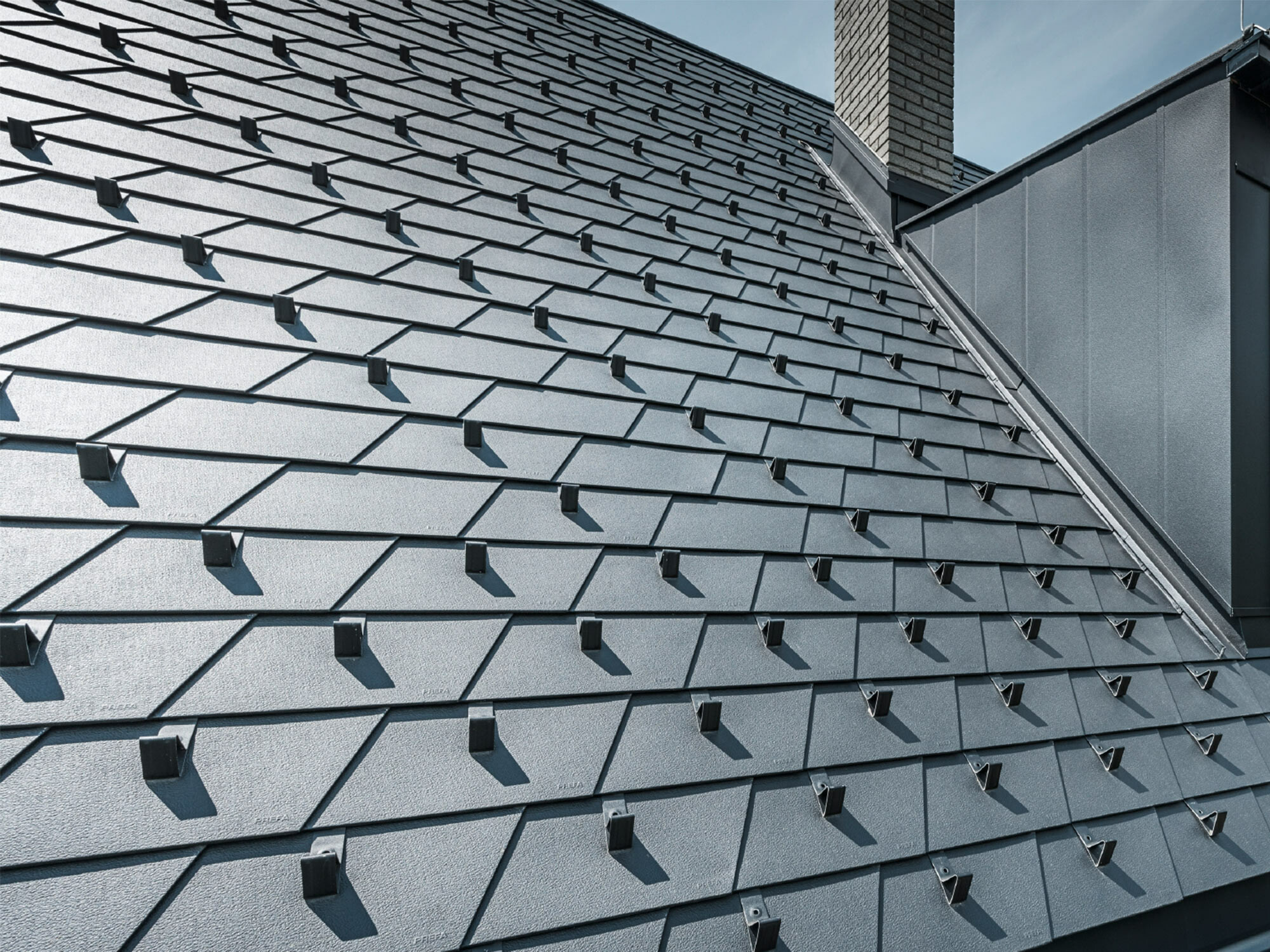

Naso fermaneve per R.16, FX.12 und DS.19
-
Staffa per tubi fermaneve
con 3 fori per tubolari
Staffa XL per tubi fermaneve
con 5 passanti, ottimale per gli impianti fotovoltaici on-roof
Tubolare a sezione esagonale
3.000 mm; 25/25
Artiglio rompighiaccio
Adatto a tubolare a sezione esagonale
Testa per sistema a tubi fermaneve
per tubolari a sezione esagonale
Chiusura XL per tubi fermaneve
per profilo ad incastro
Staffa per pannelli solari con copertura
lunghezza: 260 mm
Staffa sunny
Per tutti gli elementi PREFA di piccolo formato e i sistemi aggraffati
Staffa fix
Montaggio fisso dei moduli solari sui sistemi di copertura PREFA di piccolo formato. Disponibile con e senza slitta di collegamento. Adatta esclusivamente alla posa dei binari PREFA, non compatibile con altri prodotti.
Staffa vario
Montaggio variabile dei moduli solari sui sistemi di copertura PREFA di piccolo formato. Disponibile con e senza slitta di collegamento. Adatta esclusivamente alla posa dei binari PREFA, non compatibile con altri prodotti.
Staffa fermaneve per legno tondo
Per legno tondo Ø 140 mm
Gradino singolo
Adattabile a pendenze fra i 12° e i 60°; verifiche effettuate in conformità alla norma EN 516‑1‑A
Staffa per griglia pedonabile su un piedino
250 mm; adattabile a pendenze fra i 12° e i 55°; verifiche effettuate in conformità alla norma EN 516‑1‑A
Staffa per griglia pedonabile su due piedini
360 mm; adattabile a pendenze fra i 12° e i 55°; verifiche effettuate in conformità alla norma EN 516‑1‑B
Griglia pedonabile
250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; testata in conformità alla norma EN 516‑1‑A rispettivamente EN 516‑1‑B
Giunto per griglia pedonabile
-
Staffa di sicurezza anticaduta
secondo EN 517 – B
Staffa di sicurezza anticaduta su piedini
secondo EN 517 – B

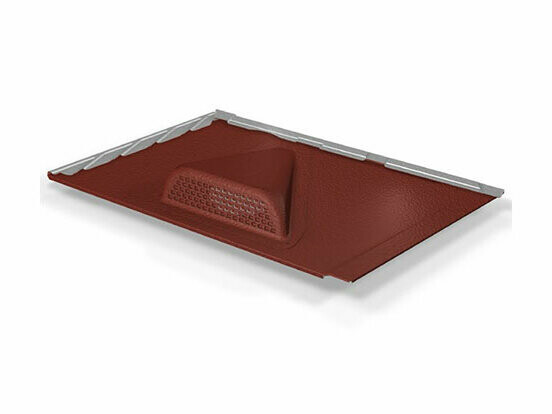

Bocchetta di aerazione per scandola DS.19
480 × 262 mm, sezione di ventilazione: ca. 30 cm²
Bocchetta di aerazione
Da rivettare e incollare, sezione di ventilazione: ca. 30 cm²
Calotta di aerazione
Ø 100 mm, pendenza del tetto: a partire da 12°.
Guarnizione per fori passanti 100
Ø 100 – 130 mm, guarnizione elastica EPDM per fori passanti

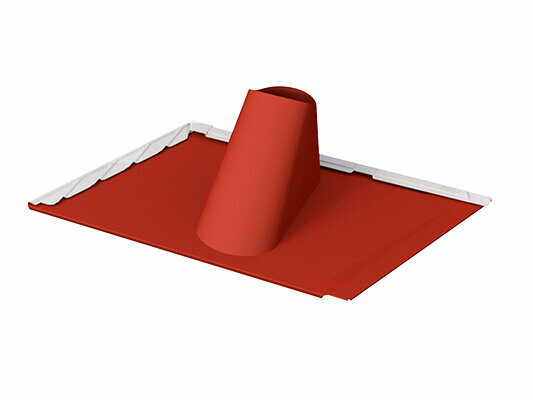

Conversa torretta di ventilazione per scandola DS.19
Per tubi passanti di ⌀80–125mm e pendenze tra i 17° e i 35°
Conversa torretta di ventilazione da aggraffare
Per pendenze da 12° a 52°, Ø 80 - 125 mm
Conversa universale 2 pezzi
Per tubi passanti di ⌀40–120mm; per pendenze da 12° a 52°
Sottopiastra per scaglia 44×44 e scandola DS.19
lunghezza: 680 mm, larghezza: 125 mm
Conversa vario
larghezza: 120 – 600 mm, 600 – 1.020 mm, lunghezza variabile: 150–980mm, per pendenze da 12° a 55°
Passo uomo
-
Set scossaline per finestre ROTO e ROTOQ
Disponibile in molte dimensioni
Cappello per comignolo
700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm
Reggicavo per impianto parafulmine
Spessore di rivettatura: 2–8mm; alloggiamento per cavo tondo: Ø 8 mm
Kit colla speciale
Contenuto: 1 cartuccia di colla speciale PREFA (290 ml), 1 barattolo di solvente per pulizia (60 ml), 1 carta abrasiva, 1 panno per pulizia, 2 ugelli
